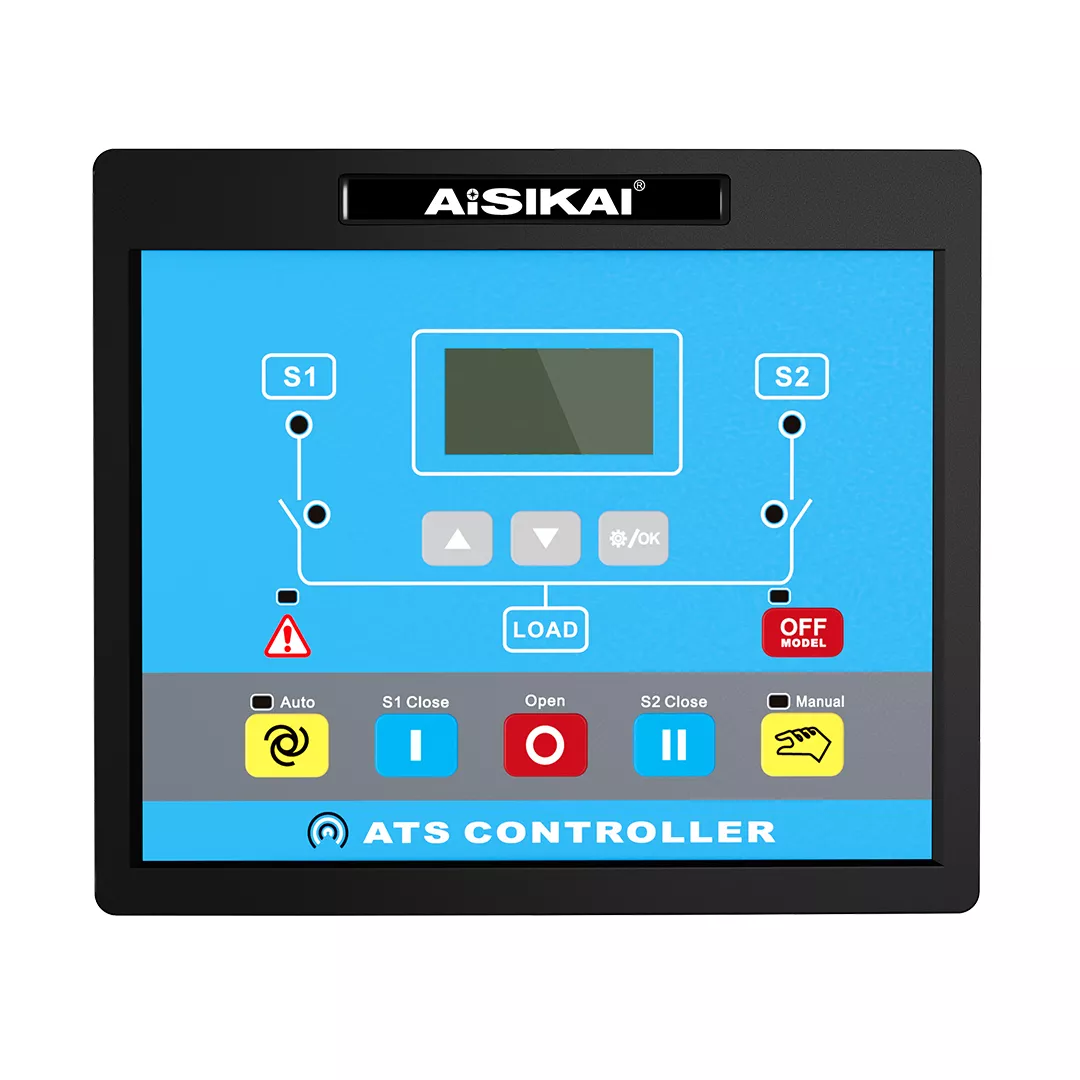

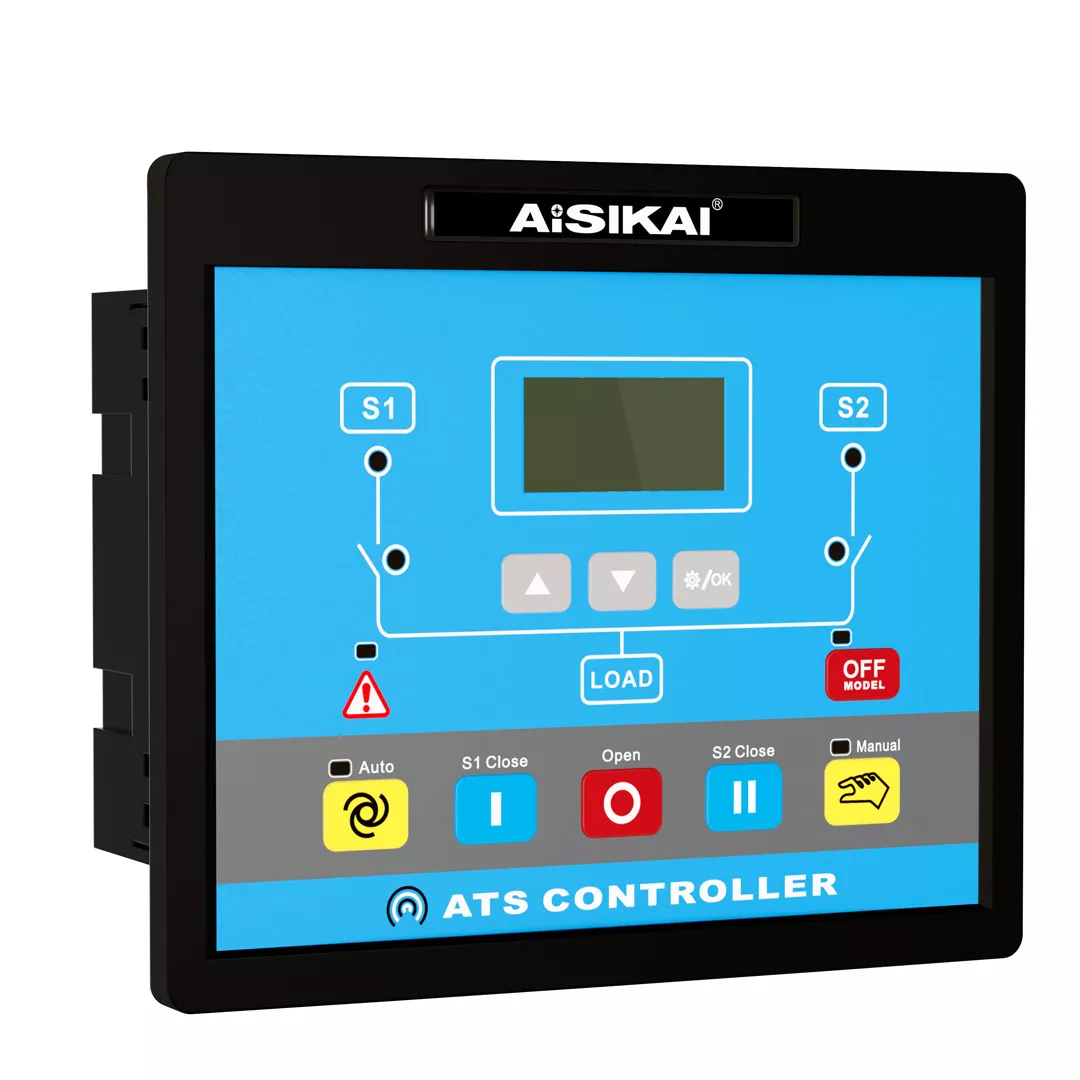

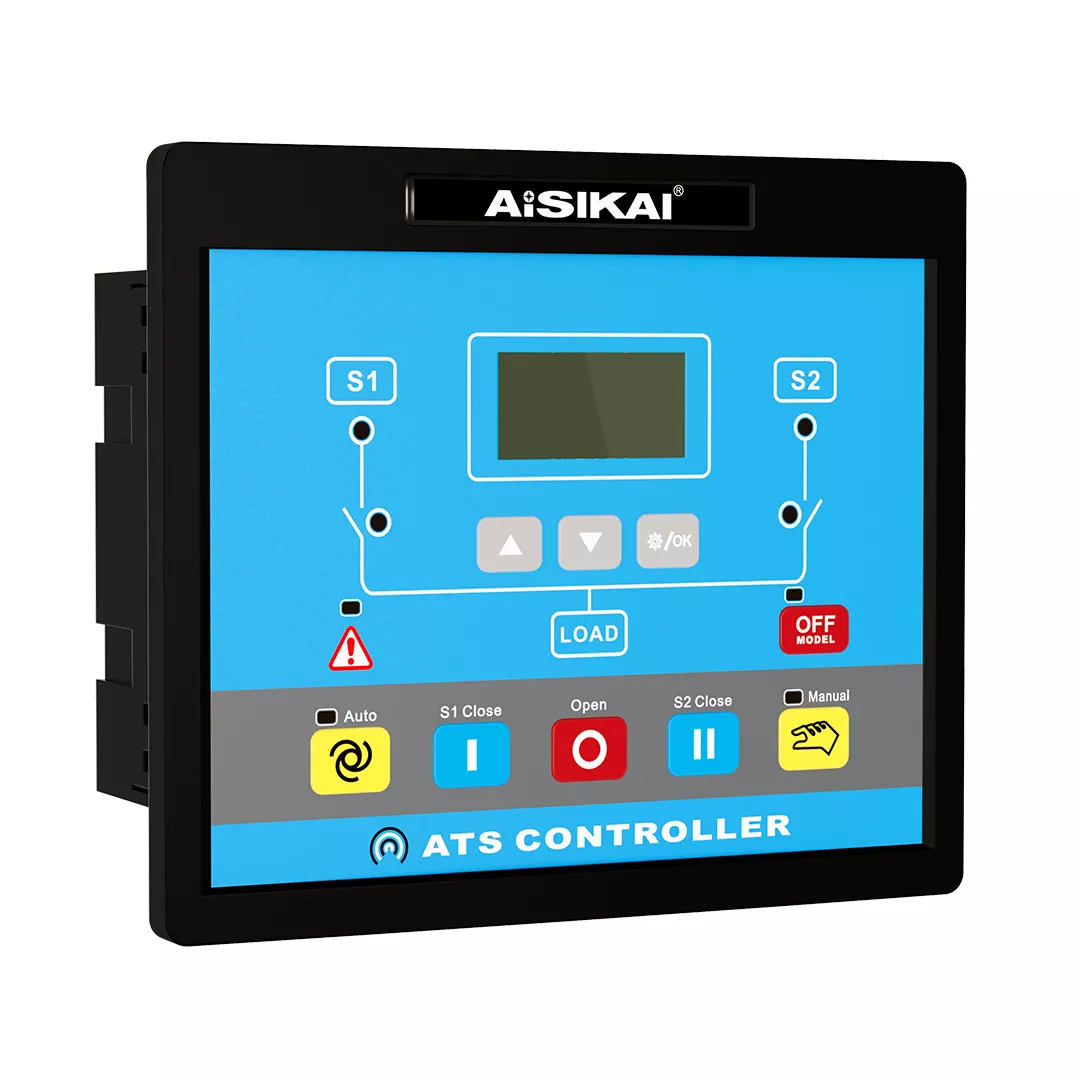

Bộ điều khiển công tắc chuyển tự động SKR2-C (ATSC)

Bộ điều khiển ATS công suất kép sê-ri SKR2-CC được chế tạo với bộ vi xử lý làm lõi, có thể đo chính xác điện áp 2 chiều, đưa ra phán đoán chính xác và kiểm soát đầu ra cho điện áp xảy ra bất thường (quá điện áp, dưới điện áp, quá tần số, dưới tần số, mất pha, trình tự pha ngược). Nó thực hiện chuyển ATS tự động và thông minh, tích hợp màn hình OLED, giao tiếp kỹ thuật số cùng một lúc, đồng thời thực hiện chức năng tương tác giữa người và máy tính tốt, đây là một sản phẩm lý tưởng cho ATS công suất kép.

Quy ước đặt tên và so sánh mô hình

So sánh mô hình

Hiệu suất và đặc điểm

– Hệ thống có thể được đặt thành: loại AC 3P4W, 3P3W, 2P3W hoặc 1P2W;
– Với MCU giám sát và điều khiển thông minh và chính xác;
– S1 master, S2 master có thể được thiết lập, tự động chuyển / khôi phục, tự động chuyển, công tắc không khôi phục của nguồn chính được lắp;
– Với chế độ Tự động / Thủ công;
– Với chế độ TẮT, trong đó đóng / mở cầu dao không hoạt động;
– Loại hệ thống có thể đặt thành: S1 Mains S2 Mains, S1 Mains S2 Gen, S1 Gen S2 Mains;
– Đo và hiển thị điện áp 2 chiều 3 pha, tần số và trạng thái cảnh báo;
– Phù hợp với công tắc hai ngắt, một ngắt, không phá vỡ;
– Chức năng đóng lại công tắc được lắp;
– ATS có thể được cấu hình để hoạt động thông qua nguồn điện chính và dự phòng, nó có thể hoạt động bình thường miễn là bất kỳ nguồn điện nào bình thường;
– Với cổng giao tiếp cách ly RS485 (tùy chọn), cho phép chức năng “điều khiển từ xa, đo từ xa, giao tiếp từ xa, điều chỉnh từ xa” với giao thức truyền thông ModBus; ATS đóng / mở có thể được điều khiển từ xa;
– Với quá áp, thiếu điện áp, quá tần số, thiếu tần số, mất pha, chức năng phát hiện trình tự pha ngược
, ngưỡng quá áp / dưới điện áp, ngưỡng quá tần / dưới tần số có thể được thiết lập;
– Kiểm tra thủ công được trang bị, có thể tiến hành khởi động / dừng máy phát điện;
– Đèn LED có thể hiển thị trực quan trạng thái đóng ATS hiện tại, trạng thái nguồn, chế độ thủ công / tự động / TẮT và báo động;
– Thiết kế cách ly dây N 2 chiều.
