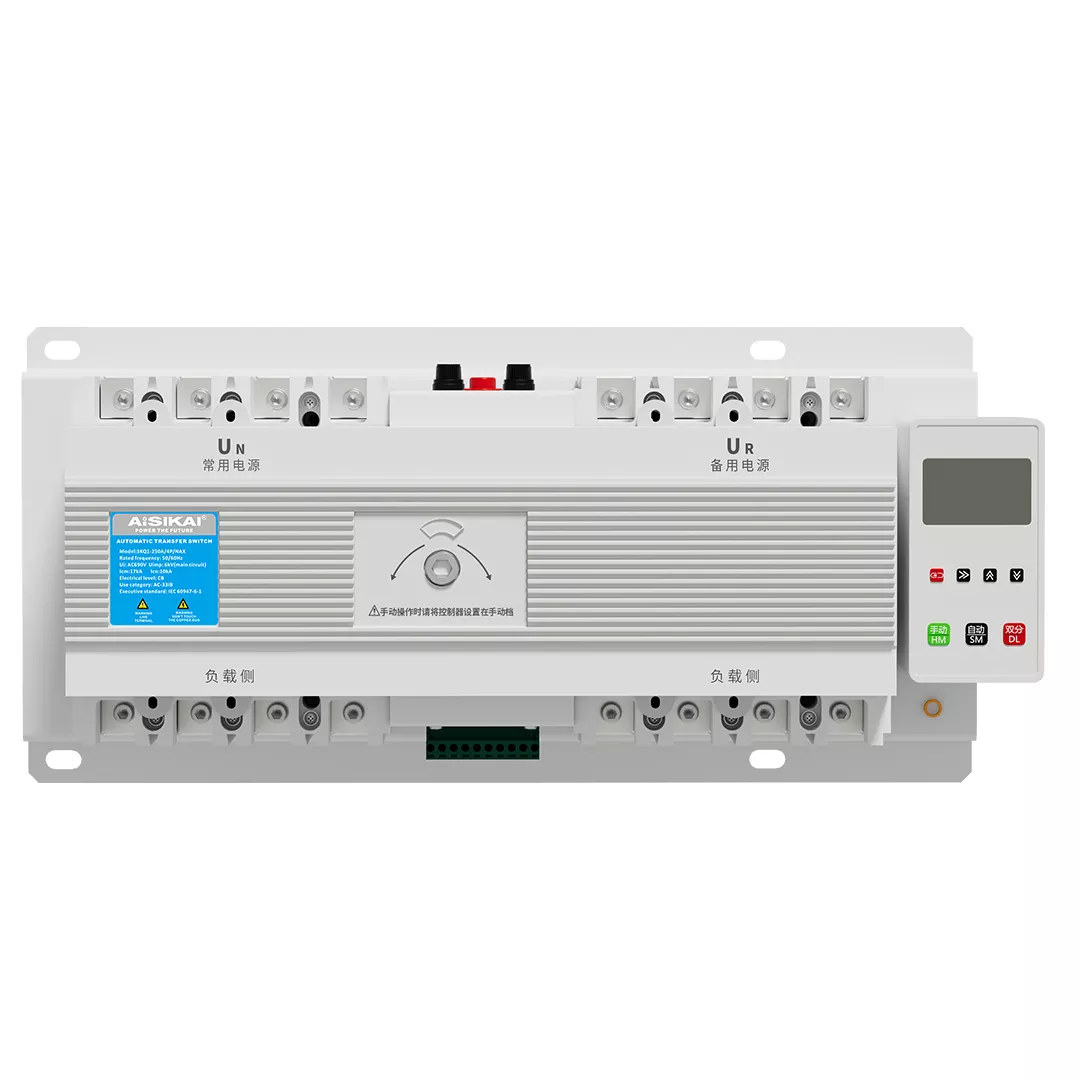

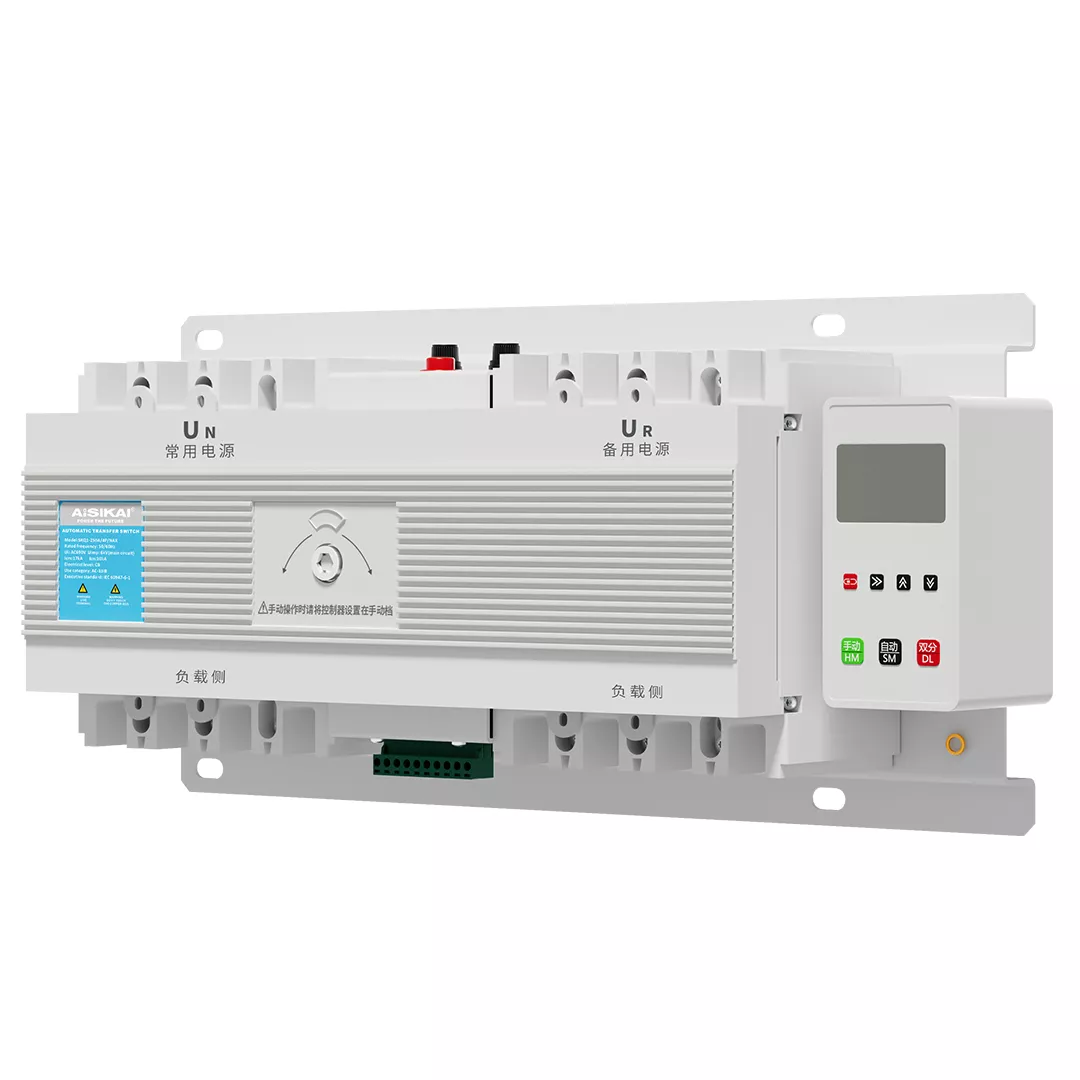

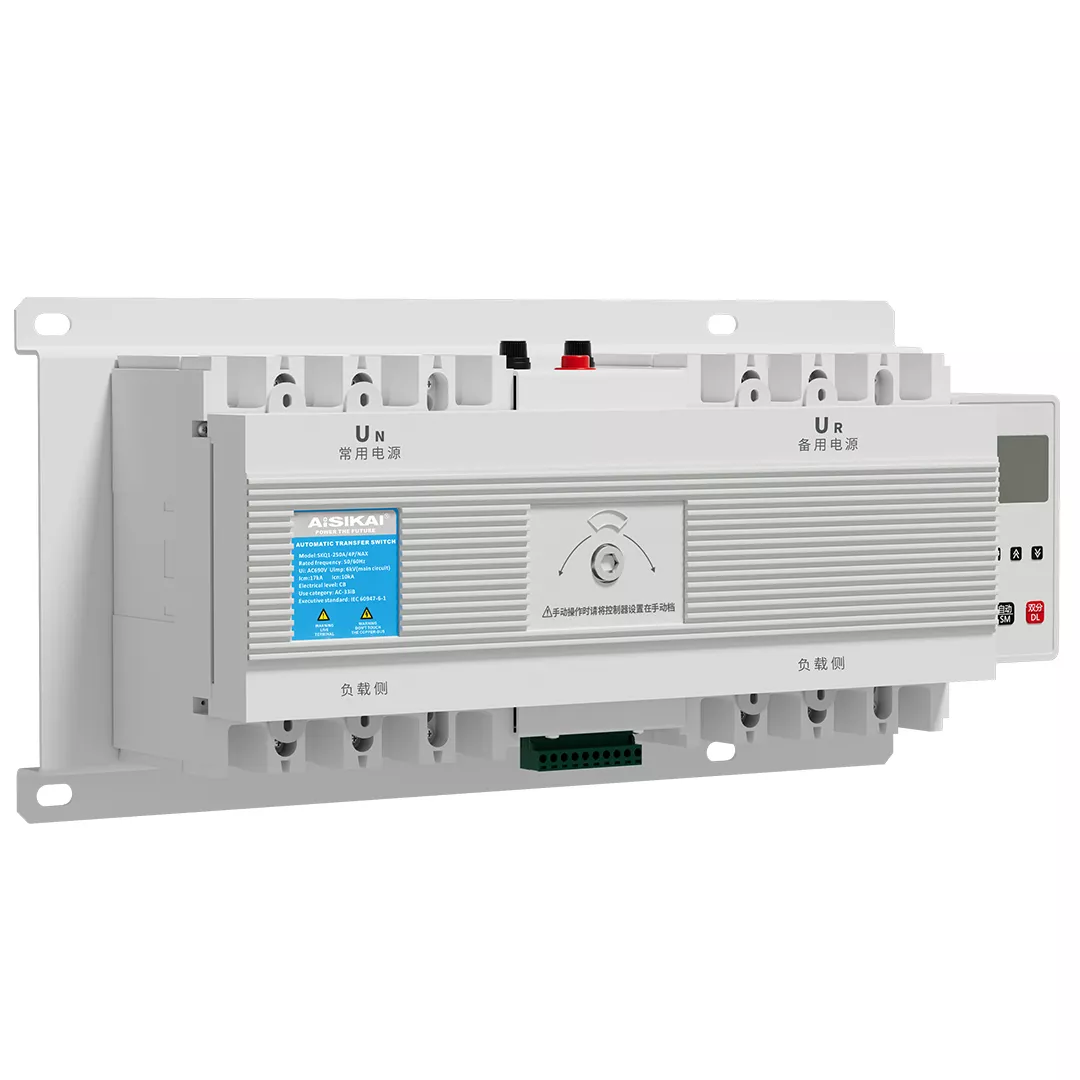

Bộ điều khiển tích hợp loại SKQ1-NBX MCCB Công tắc chuyển tự động (ATS)

• Nhiệt độ không khí xung quanh không được cao hơn 40 °C và không quá -5 °C. Nhiệt độ trung bình 24 giờ không được vượt quá + 35 °C.
• Độ ẩm tương đối không được vượt quá 50% ở 40 °C. Độ ẩm tương đối cao hơn được phép ở nhiệt độ thấp hơn, nhưng cần xem xét sự ngưng tụ có thể xảy ra do sự thay đổi nhiệt độ.
• Độ cao không được cao hơn 2000m.
• Danh mục cài đặt là IV.
• Góc nghiêng tối đa là 23 độ.
• Mức độ ô nhiễm là III.

Thông số kỹ thuật

Bản vẽ phác thảo và kích thước lắp đặt

Biện pháp phòng ngừa

1. Phích cắm của bộ điều khiển phích cắm đã sạc bị cấm, nếu không điện giật hoặc sản phẩm sẽ bị hỏng.

2. Nhân viên không chuyên nghiệp bị cấm vận hành hoặc bảo trì, nếu không sẽ gây ra nguy cơ điện giật hoặc hư hỏng sản phẩm.

3. Công suất tải không được vượt quá công suất định mức của công tắc, nếu không công tắc sẽ bị tháo hoặc cháy.

4. Đường không (N) không được kết nối với đường pha. Đầu vào của hai bộ ngắt mạch phải giống nhau. Khi sử dụng bộ ngắt mạch cấp cây, hãy kết nối nguồn đường dây chung (NN) và đường dây trung tính dự phòng (RN) 1 foot (N), nếu không sẽ dẫn đến hư hỏng công tắc, nối đất phải đáng tin cậy, để đảm bảo an toàn.

5.Do không lắp đặt trực tiếp trong công việc ngoài trời, nếu không sẽ làm giảm tuổi thọ hoặc gây ra các phản ứng phụ.

6.Do không lắp đặt trực tiếp vào nơi có bụi dẫn điện hoặc dây điện xâm nhập, nếu không sẽ gây hư hỏng sản phẩm hoặc gây hỏng hóc cơ học.

Câu hỏi thường gặp

Question 1: What are the requirements for the ambient air temperature?
Answer: The ambient air temperature should be not higher than 40℃ and not lower than -5℃, and the 24 hours average temperature should not exceed +35℃.

Question 2: What are the restrictions on relative humidity and altitude according to the given information?
Answer: The relative humidity should not exceed 50% at 40℃, and higher relative humidity is allowed at lower temperatures but with consideration of possible condensation caused by temperature variation. The altitude should not be higher than 2000m.

Question 3: How does the fire protection interface work on the intelligent fire protection ATS?

Answer：

• The controller is equipped with a fire protection interface, which can be connected to a fire alarm system’s DC24V signal (user-selectable control voltage).

• Khi báo cháy được kích hoạt, ATS ngay lập tức phát ra tín hiệu điều khiển để buộc cắt mạch liên quan, đảm bảo ngắt điện khẩn cấp để ngăn cháy lan.

Câu 4: ATS phòng cháy chữa cháy thông minh cung cấp những tính năng bảo vệ nào?

Trả lời:

1. Bảo vệ khóa liên động kép: Khóa liên động cơ + điện để ngăn chặn hoàn toàn việc đóng đồng thời cả hai nguồn điện.

2. Bảo vệ điện áp: Giám sát thời gian thực về điện áp thấp, quá áp và mất pha, với tính năng tự động chuyển đổi hoặc tắt máy trong trường hợp có bất thường.

3. Báo lỗi: Chỉ báo âm thanh / hình ảnh hoặc LCD cho sự cố mất điện, ngắt cầu dao và các lỗi khác.

4. Chống đóng lại: Ngăn chặn việc đóng lại tự động sau khi đoản mạch hoặc quá tải ở phía tải, ngay cả khi lỗi vẫn tiếp diễn.

Câu 5: ATS phòng cháy chữa cháy thông minh hỗ trợ những chế độ hoạt động nào?

Trả lời: Sáu chế độ:

• Điều khiển bằng tay: Buộc phải lựa chọn nguồn điện chính hoặc dự phòng.

• Tự động khôi phục: Tự động chuyển trở lại nguồn điện chính sau khi được khôi phục.

• Nguồn điện bình thường: Mặc định là nguồn điện chính.

• Nguồn điện dự phòng: Mặc định là nguồn điện dự phòng.

• Khôi phục tắt nguồn: Yêu cầu xác nhận thủ công để chuyển lại sau khi khôi phục nguồn điện chính.

• Không cho phép tự động khôi phục: Duy trì nguồn điện dự phòng ngay cả sau khi nguồn điện chính trở lại để tránh chuyển đổi thường xuyên.

Câu 6: ATS tiêu chuẩn có thể nâng cấp lên mô hình phòng cháy chữa cháy thông minh không?

Trả lời:

• Không thể nâng cấp trực tiếp, vì phiên bản phòng cháy chữa cháy thông minh yêu cầu phần cứng tích hợp như giao diện cháy và mô-đun phát hiện điện áp.

• Đối với chức năng phòng cháy chữa cháy, nên thay thế bằng ATS phòng cháy chữa cháy thông minh.

Câu 7: ATS phòng cháy chữa cháy thông minh thường được sử dụng ở đâu?

Trả lời:

• Các cơ sở quan trọng về hỏa hoạn: Trung tâm mua sắm, bệnh viện, trung tâm dữ liệu và nhà máy yêu cầu cắt điện bắt buộc.

• Các ứng dụng điện có độ tin cậy cao: Ngân hàng, trạm gốc viễn thông và các thiết bị khác nhạy cảm với dao động điện áp.
