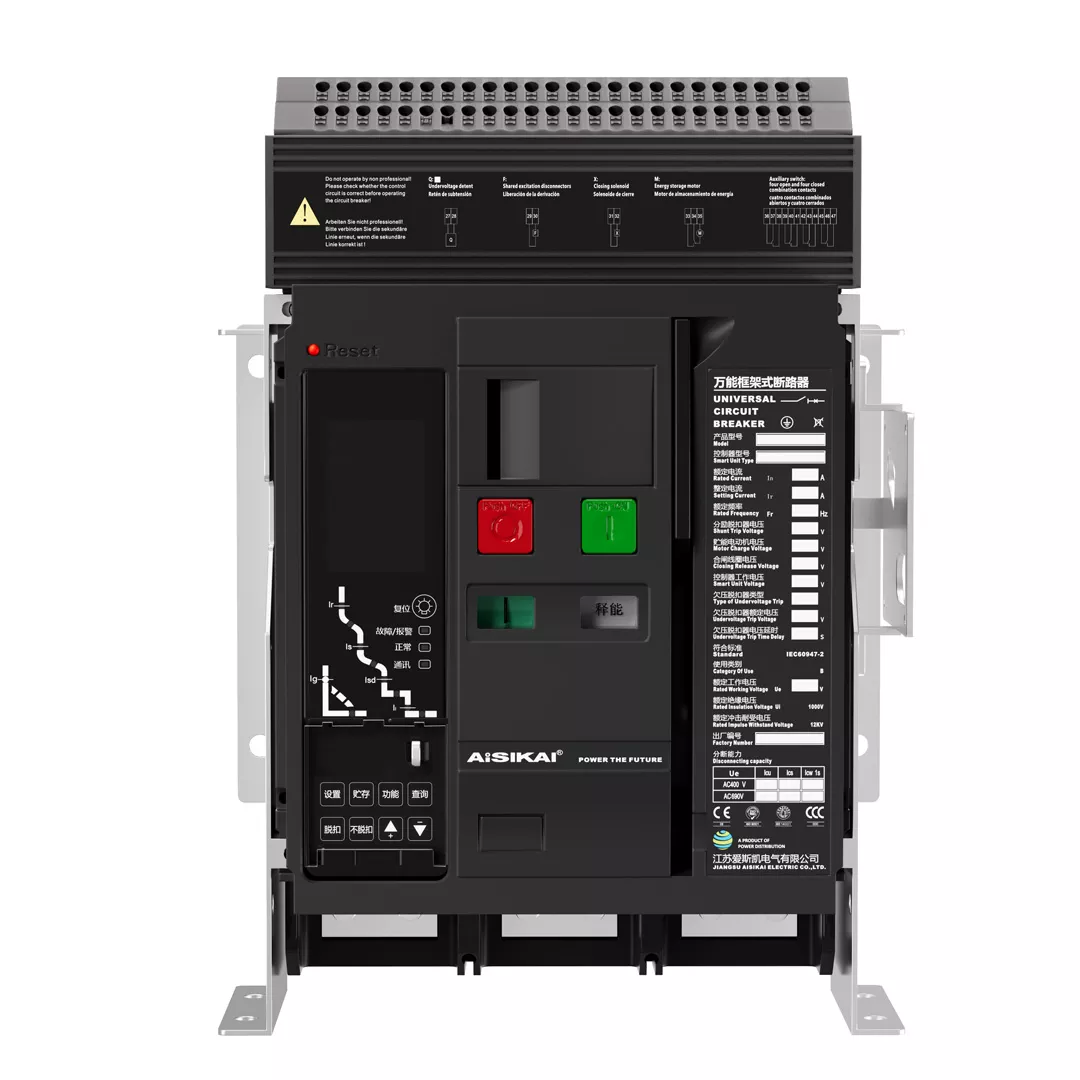

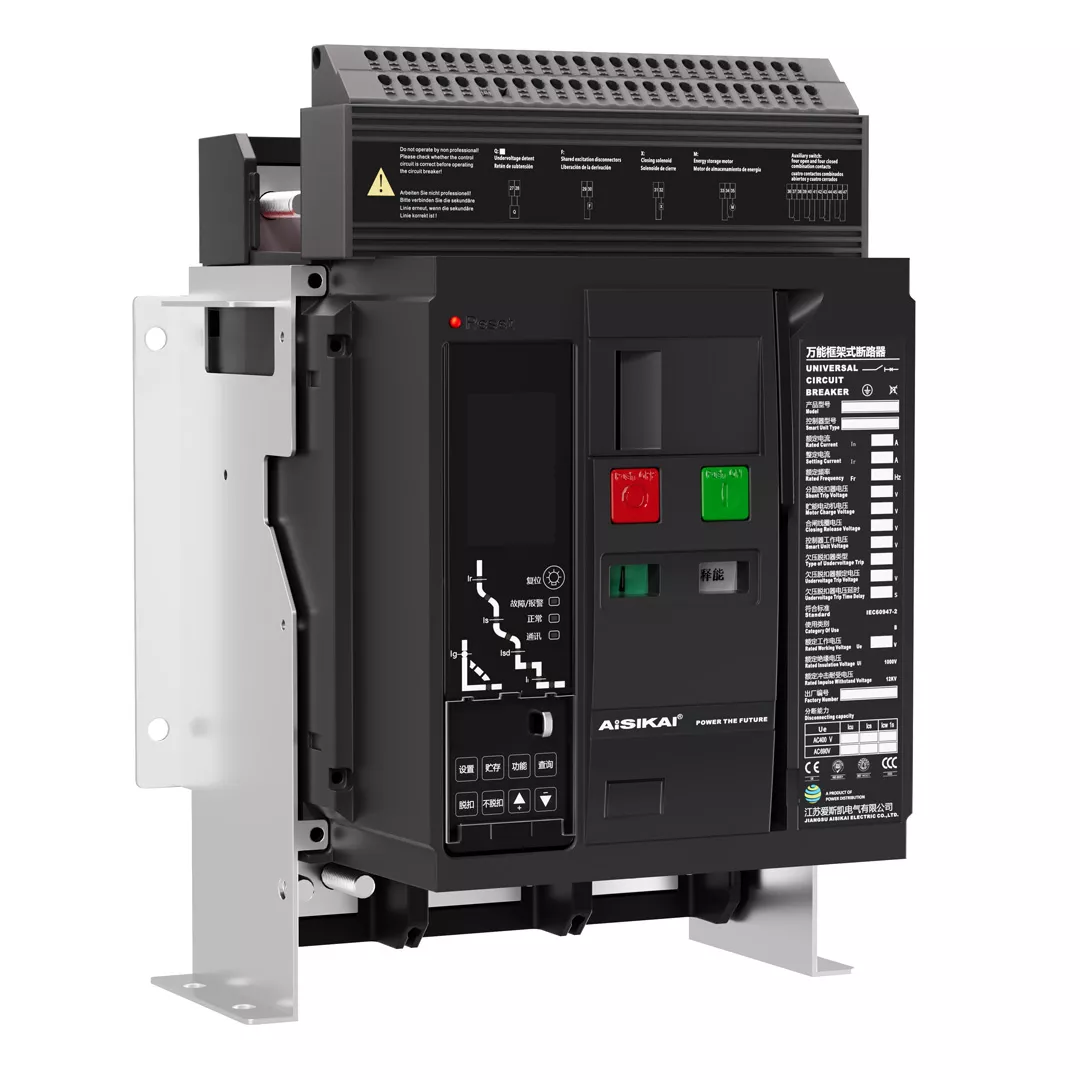

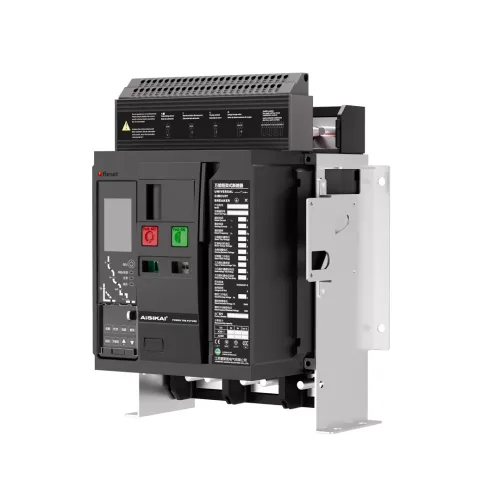

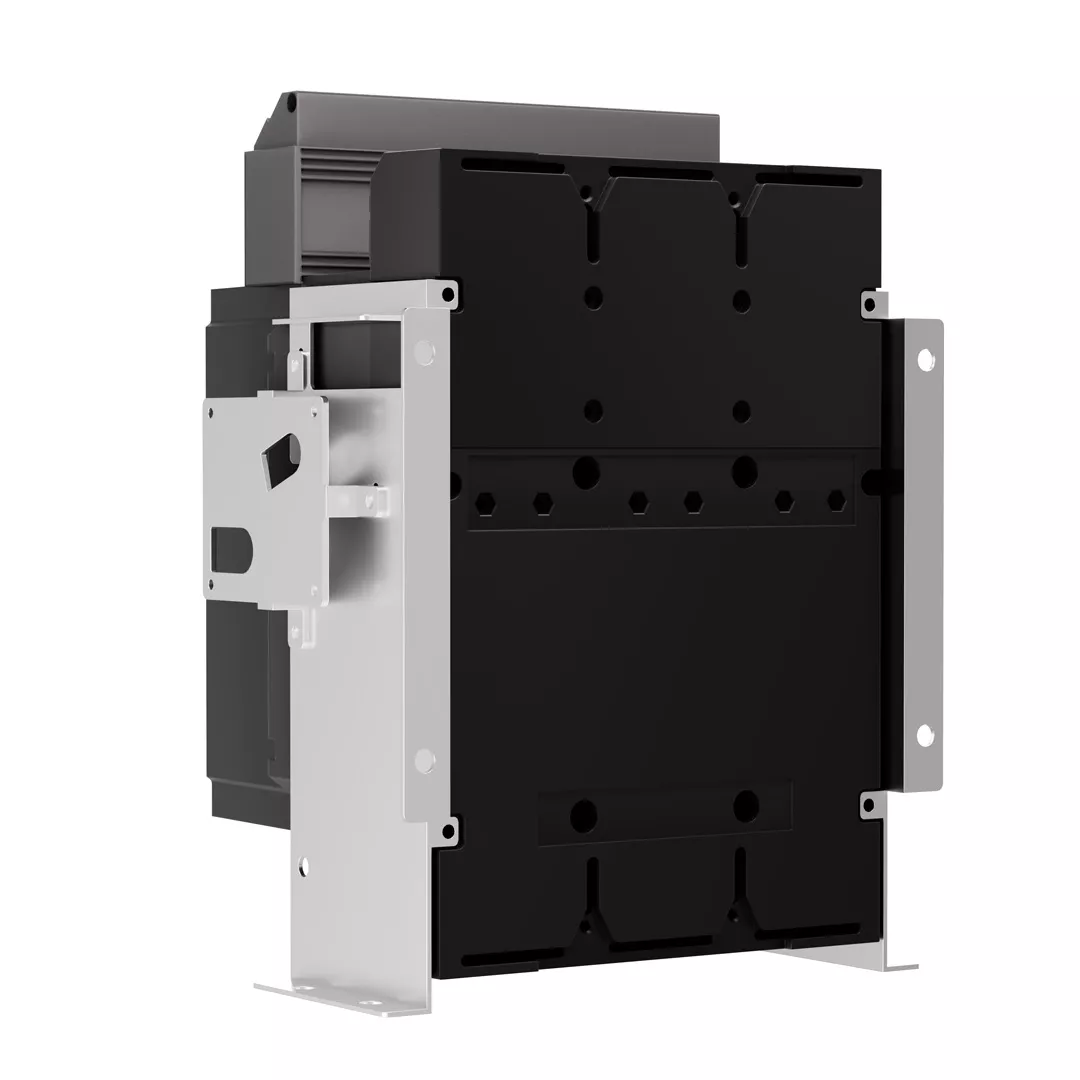

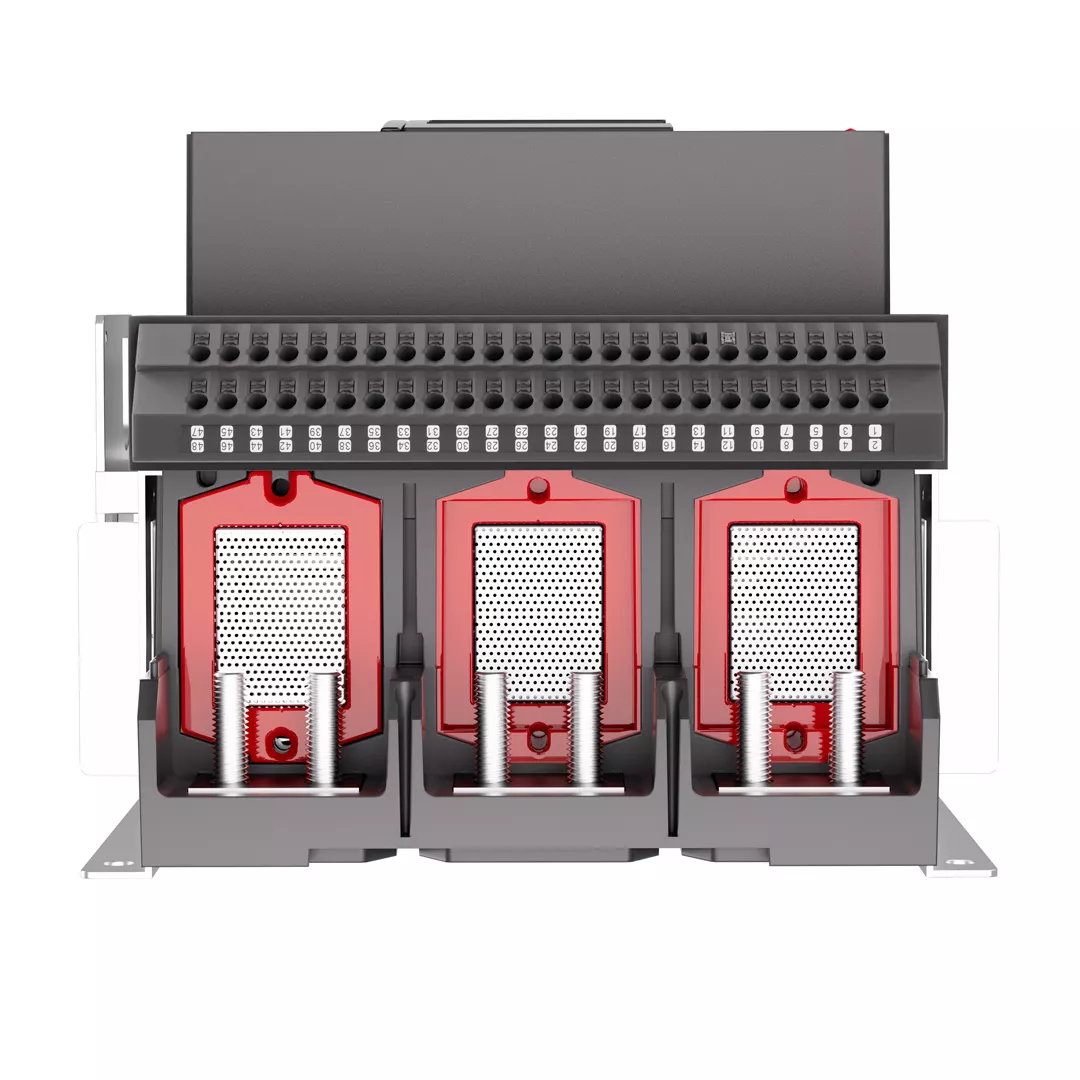

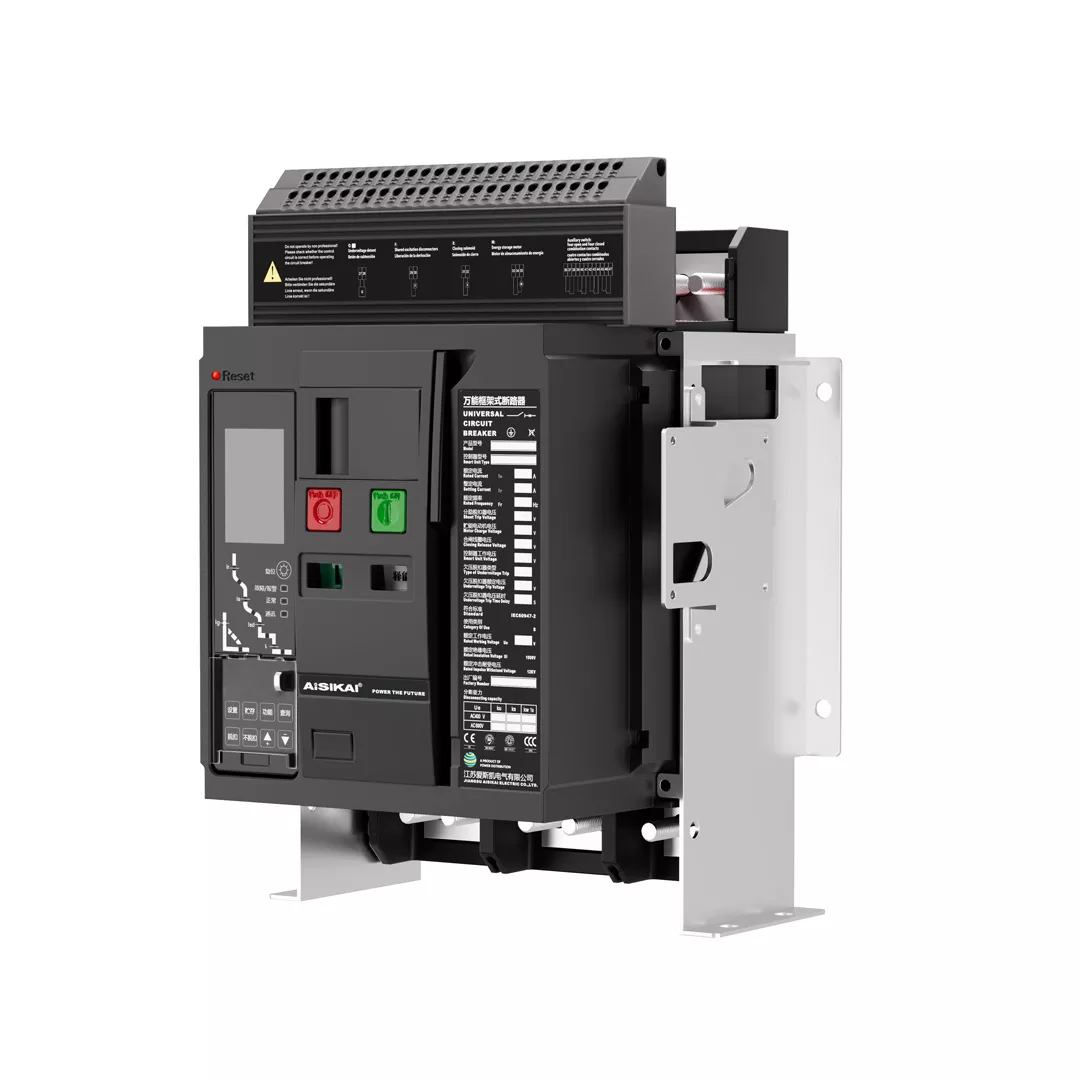

Bảng điều khiển sê-ri ASKW2 Loại dây phía trước Bộ ngắt mạch đa năng thông minh (ACB)

Bộ ngắt mạch đa năng thông minh loại dây phía trước bảng điều khiển dòng ASKW2 (sau đây gọi là bộ ngắt mạch) phù hợp với AC 50Hz, điện áp định mức 400V, 690V, dòng điện định mức 200A đến 1600A mạng phân phối điện, được sử dụng để phân phối năng lượng điện và bảo vệ đường dây và thiết bị cung cấp điện khỏi nguy cơ quá tải. Thiếu điện áp, ngắn mạch, rò rỉ và các lỗi khác. Bộ ngắt mạch có bảo vệ thông minh với chức năng cách ly. Bảo vệ chọn lọc là chính xác, có thể cải thiện độ tin cậy của nguồn điện và tránh mất điện không cần thiết. Bộ ngắt mạch có giao diện truyền thông mở, có thể nhận ra bốn điều khiển từ xa để đáp ứng các yêu cầu điều khiển tập trung của hệ thống tự động hóa.630A và các bộ ngắt mạch sau đây có thể được sử dụng làm động cơ vận hành trực tiếp như điều khiển khởi động và dừng động cơ không thường xuyên.

Phân loại

– Phân loại theo phương pháp lắp đặt: Loại cố định;

– Phân loại theo phương pháp vận hành: Vận hành điện; vận hành thủ công (để kiểm tra và bảo trì)

– Phân loại theo số cực: 3 cực; 4 cực;

– Phân loại theo phương pháp đấu dây: Đầu vào trên và đầu ra dưới; đầu vào dưới và đầu ra trên;

đầu vào và đầu ra horizaontal; đầu vào và đầu ra mở rộng ngang;

– Phân loại theo bộ điều khiển quá dòng thông minh: H (giao tiếp tinh thể lỏng), M (u nang lỏng), L (ống kỹ thuật số)

Thông số kỹ thuật

Thông số kỹ thuật dòng điện định mức của bộ ngắt mạch



Đánh giá khung hiện tại lnm (A) Dòng định mức ln (A)
1600 200, 400, 500, 630, 800, 1000, 1250, 1600

Thông số cơ bản của bộ ngắt tuần hoàn



Mô hình Đánh giá khung hiện tại lnm (A) Điện áp định mức Ue (V) Khả năng ngắt ngắn mạch giới hạn định mức Khả năng ngắt ngắn mạch dịch vụ định mức Dòng điện chịu được ngắn mạch định mức Ui(V)
Icu kA cos Ics kA cos Icw
ASKW2-BQ-1600 1600 400/415 50Hz 65 0.25 65 0.25 65kA / 1 giây 1000
660/690 55 55 55kA / 1 giây

Hiệu suất hoạt động của bộ ngắt mạch

lnm (A) Số chu kỳ hoạt động mỗi giờ Số chu kỳ hoạt động được bật nguồn Số chu kỳ hoạt động không được bật nguồn Tổng cộng
1600 20 500 2500 3000

Điện áp hoạt động của bộ ngắt shunt, bộ ngắt điện áp, bộ ngắt vận hành điện, giải phóng năng lượng (nam châm điện đóng, bộ điều khiển thông minh)



Thể loại Điện áp định mức Điện áp xoay chiều 50Hc (V) DC (V)
shunt tripper Chúng tôi 230, 400 110, 220
Dưới voltage tripper Chúng tôi 230, 400 –
Cơ chế hoạt động điện Chúng tôi 230, 400 110, 220
Nam châm điện giải phóng năng lượng (đóng) Chúng tôi 230, 400 110, 220
Bộ điều khiển thông minh Chúng tôi 230, 400 110, 220

Máy đo tiếp xúc phụ

Điện áp định mức Us (V) Dòng sưởi ấm triệu tập (A) Khả năng điều khiển định mức
Điện áp xoay chiều 230/400 6 300VA
Điện một chiều 220/110 60W

Mô-đun cung cấp điện

Khi điện áp đầu vào của bộ điều khiển thông minh không đủ ổn định hoặc dao động thường xuyên, phải chọn mô-đun cấp nguồn bên ngoài. Mô-đun cung cấp điện bên ngoài được chia thành hai loại DC và Ac, đầu vào AC cho Ac230V / 400V, đầu vào Dc cho DC 220V / 110V, đầu ra cho Dc 24V, đường ray dẫn hướng tiêu chuẩn 0,4A.35mm và cố định trực tiếp hai phương pháp lắp đặt. Kích thước phác thảo và lắp đặt (xem Hình 1). 1

Ngắt kết nối khóa phím vị trí

Bộ ngắt mạch có phụ kiện “khóa phím vị trí mở” (được cung cấp theo yêu cầu đặt hàng), có thể khóa bộ ngắt mạch ở vị trí mở, tại thời điểm này, bất kể với nút đóng hay điện từ nhả (đóng) không thể làm cho bộ ngắt mạch đóng.

Giá trị cài đặt hiện tại tripper Ir và dung sai

Độ trễ thời gian dài Độ trễ thời gian ngắn Tức thời Lỗi nối đất
Ir 1 lỗi Ir2 lỗi Ir3 lỗi Ir4 lỗi
(0,4 ~ 1) ln ±10% (3 ~ 10) ln ±10% (3 ~ 15) ln ±10% (0,2 ~ 0,8) ln ±10%

Lưu ý:
1. LRL trong bảng cho biết dòng chỉnh lưu bảo vệ độ trễ dài, 12 cho biết dòng chỉnh lưu bảo vệ độ trễ ngắn, 13 cho biết dòng chỉnh lưu bảo vệ tức thời và R4 cho biết dòng chỉnh lưu bảo vệ nối đất.
2. Khi được sử dụng cho 690v, giá trị cài đặt tối đa của dòng cài đặt bảo vệ tức thời là 10kA,
3. Khi có ba giai đoạn bảo vệ, giá trị cài đặt không thể bị gạch chéo và lr1<lr2<lr3.

Đặc điểm của bảo vệ quá dòng trễ dài (thời gian hành động tripper T (loại L))

Điện áp Thời gian hành động lỗi
1.05Ir1 >2h Không có hành động ±15%
1.3Ir1 · Hành động <1h
1.5Ir1 30 60 1210 240
2.0Ir1 · 60 33.7 67.5 135

Lưu ý: Thời gian của 2.0 Ir 1 được tính là I⊃2; T = (1.5Ir1) ⊃ 2; tL, trong đó thời gian hành động là 1.5 Ir1 do người dùng đặt.

Đặc điểm của bảo vệ quá dòng trễ ngắn (giá trị cài đặt dòng điện bảo vệ độ trễ ngắn)

Giá trị cài đặt hiện tại bảo vệ độ trễ ngắn t2 (s) 0.2 0.4 lỗi
(Các) thời gian phá vỡ tối đa 0.23 0.46 ±10%
Không có thời gian Detrip 0.14 0.33

Bộ điều khiển loại L là một r đặc biệt. Khi dòng quá tải I vượt quá giá trị cài đặt tsd, bộ điều khiển sẽ nhấn lại độ trễ bánh răng đầu tiên trong 0.2 giây và 0.4 giây.

Đặc tính bảo vệ sự cố nối đất (giá trị cài đặt thời gian sự cố nối đất)

Giá trị cài đặt thời gian lỗi nối đất t4 (s) TẮT 0.1 0.2 0.3 0.4
(Các) thời gian phá vỡ tối đa – 0.11 0.23 0.32 0.46
Không có thời lượng Dettrip – 0.06 0.14 0.24 0.33
Giá trị cài đặt theo thời gian sự cố nối đất t4 xem Bảng 10. Giá trị cài đặt thời gian của lỗi nối đất là “TẮT”
Lưu ý: Giá trị cài đặt thời gian lỗi nối đất của vấp ngã loại L là 0.2 giây, 0.4 giây tùy chọn.

Bảo vệ chống rò rỉ đất là do thiết bị bị rò rỉ xuống đất, đây là chức năng bảo vệ của thiết bị bảo vệ. Theo kích thước của dòng điện rò rỉ thiết bị và các yêu cầu bảo vệ khác nhau và được chia thành hai chức năng bảo vệ:

(1)Chế độ vectơ và máy biến áp nội bộ (bảo vệ nối đất), bộ điều khiển Theo ba. dòng điện
pha và vectơ dòng điện cực trung tính và bảo vệ, các cực ngắt là 3 PT, 3 PT, (3P + N) T, ví dụ, xem Hình 2.		 11
(2)Bộ chuyển đổi rò rỉ bên ngoài (bảo vệ chống rò rỉ), bộ điều khiển
trực tiếp lấy tín hiệu dòng điện đầu ra của một máy biến dòng được bảo vệ và sơ đồ này rất nhạy, đặc biệt thích hợp để bảo vệ một số ampe. Có hai cách để lấy mẫutín hiệu nối đất. Hình 3 Phương pháp 1 và 2 lấy mẫu máy biến áp hình chữ nhật3 để lấy mẫu máy biến áp vòng.		 22

Tài liệu trình độ chuyên môn

333

Câu hỏi thường gặp

1: ACB là gì?
ACB là viết tắt của Air Circuit Breaker, còn được gọi là Intelligent Universal Circuit Breaker. Nó là một thiết bị bảo vệ điện áp thấp hiệu suất cao được sử dụng cho các mạch đến, dây buộc và trung chuyển lớn trong hệ thống phân phối điện. Nó cung cấp các chức năng bảo vệ như lỗi thời gian dài, thời gian ngắn, tức thời và nối đất, đồng thời thường có khả năng giao tiếp.

2: Kết thúc “Có thể truy cập phía trước” và “Có thể truy cập phía sau” có nghĩa là gì?
Các thuật ngữ này đề cập đến hai phương pháp riêng biệt để đấu dây và lắp đặt ACB, xác định vị trí kết nối cáp nguồn được thực hiện so với tấm gắn bảng điều khiển.

– Kết thúc có thể truy cập phía trước: Tất cả các kết nối điện (cho cả hai mặt đường dây và phía tải) được thực hiện từ mặt trước của bảng điều khiển. Cầu dao được thiết kế để nối dây sau khi nó được lắp đặt hoàn chỉnh và cố định tại chỗ.

– Kết thúc có thể truy cập phía sau: Đây là kiểu kết thúc phổ biến hơn hoặc “tiêu chuẩn”. Các đầu nối của cầu dao hướng về phía sau của bảng điều khiển (bên trong vỏ). Việc đấu dây phải được hoàn thành trước khi lắp đặt cầu dao hoặc bằng cách làm việc bên trong bảng điều khiển phía sau tấm lắp.

3. Sự khác biệt chính giữa hai loại là gì?

Sự khác biệt chính nằm ở sự dễ bảo trì và thuận tiện trong vận hành, đặc biệt là đối với các hệ thống trực tiếp.

Đặc tính ACB có thể truy cập phía trước Có thể tiếp cận phía sau (Tiêu chuẩn) ACB
Điểm kết nối Ở phía trước của bảng điều khiển, đối diện với người vận hành. Ở phía sau bảng điều khiển, bên trong vỏ bọc.
Bảo trì & Dịch vụ Tuyệt vời. Cho phép ** cách ly và bảo trì ** mà không cần ngắt điện toàn bộ bảng điều khiển hoặc tháo cầu dao. Hệ thống plug-in có thể được ngắt kết nối từ phía trước. Tội nghiệp. Để tiếp cận các thiết bị đầu cuối một cách an toàn, cầu dao thường phải được ngắt điện hoàn toàn, rút về vị trí “cách ly” và đôi khi được tháo hoàn toàn.
Thiết kế bảng điều khiển Yêu cầu độ sâu bảng điều khiển ít hơn, vì không cần không gian truy cập dịch vụ phía sau. Yêu cầu độ sâu bảng điều khiển lớn hơn để cung cấp không gian cho hệ thống dây điện và khả năng tiếp cận phía sau.
Sự An Toàn Cao hơn. Tất cả các bộ phận mang điện đều có thể tiếp cận và nhìn thấy từ phía trước, giảm nguy cơ vô tình tiếp xúc với các bộ phận được cấp điện không nhìn thấy ở phía sau bảng điều khiển. Tiêu chuẩn. Nguy cơ tiếp xúc với các bộ phận mang điện khác tồn tại khi làm việc bên trong bảng điều khiển để đi dây.
Phí Tổn Cao hơn. Bộ ngắt và cơ chế cắm / ngắt kết nối của nó phức tạp hơn. Thấp hơn. Đây là thiết kế tiêu chuẩn, giúp tiết kiệm chi phí hơn.
Ứng dụng chính Các hệ thống quan trọng mà tính liên tục của nguồn điện là tối quan trọng (ví dụ: trung tâm dữ liệu, bệnh viện, dây chuyền sản xuất cốt lõi); cho phép bảo trì trực tuyến. Phân phối điện công nghiệp và thương mại đa năng, nơi có thể thực hiện bảo trì trong thời gian mất điện theo kế hoạch.

4. Làm thế nào để ACB có thể truy cập phía trước cho phép bảo trì mà không cần tắt nguồn hoàn toàn?

ACB có thể truy cập phía trước thường là một phần của hệ thống Plug-in hoặc Draw-out. Ngay cả khi cầu dao được lắp, các kết nối nguồn chính của nó được thực hiện với một khung lắp cố định. Sử dụng một công cụ đặc biệt, người vận hành có thể ngắt kết nối cầu dao khỏi khung cố định này từ mặt trước, cách ly nó khỏi mạch nguồn một cách hiệu quả mà không cần ngắt điện các thanh cái trong bảng điều khiển.

5. Tôi nên chọn như thế nào cho dự án của mình?

Lựa chọn của bạn nên dựa trên:

– Mức độ quan trọng của nguồn điện: Hệ thống có thể chịu được sự cố ngừng hoạt động theo kế hoạch để bảo trì không? Nếu không, có thể truy cập phía trước là lựa chọn ưu tiên

– Ngân sách: Cầu dao có thể tiếp cận phía trước và phần cứng liên quan của chúng có chi phí ban đầu cao hơn. Cân nhắc điều này với giá trị của việc giảm thời gian ngừng hoạt động và bảo trì dễ dàng hơn.

– Không gian bảng điều khiển: Nếu độ sâu của bảng điều khiển là một hạn chế, đầu cuối có thể tiếp cận phía trước có thể là một giải pháp tiết kiệm không gian.

– Tiêu chuẩn an toàn: Một số giao thức an toàn trong ngành hoặc khu vực có thể ảnh hưởng đến việc lựa chọn loại chấm dứt.
