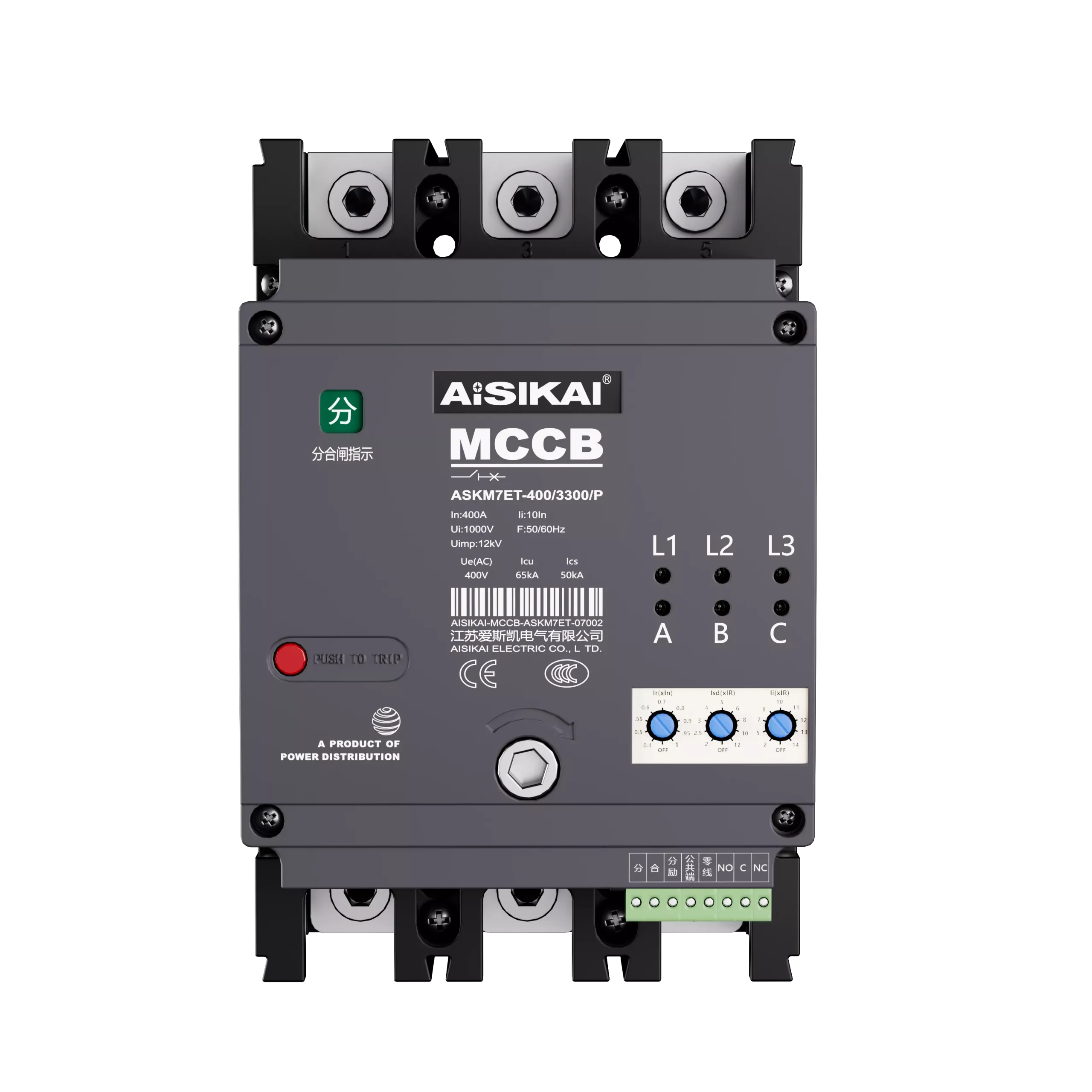

ASKM7ET Cơ chế động cơ tích hợp Bộ ngắt mạch vỏ đúc

Chức năng cốt lõi

· Bảo vệ điều chỉnh điện tử

Dựa trên công nghệ vi xử lý MCU, nó cung cấp chức năng bảo vệ ba giai đoạn có thể cấu hình chính xác. Điều này có thể được đặt tại chỗ thông qua núm phía trước:

Quá tải dòng điện hoạt động có độ trễ dài (Ir) Dòng điện hoạt động có độ trễ ngắn (Isd) Dòng điện ngắt tức thời (Ii)

· Bảo vệ chuyến đi điện áp thấp

Giá trị hành động bảo vệ dưới điện áp ≤ AC160V, giá trị phục hồi ≥ AC175V; Giá trị hành động bảo vệ quá áp ≥AC275V, giá trị phục hồi ≤ AC260V;

Undervoltage giải phóng định mức: 50Hz, AC230V / AC400V.

· Chức năng vận hành điện

Nó hỗ trợ đóng mở điện của bộ ngắt mạch thông qua các tín hiệu điều khiển bên ngoài.

· Ba pha voltage chỉ báo trạng thái

Đèn báo L1, L2 và L3 giám sát vol đầu vàotage trong thời gian thực: màu xanh lá cây khi bình thường và màu đỏ khi bất thường.

· Giám sát và chỉ báo dòng điện ba pha

Đèn báo A, B và C theo dõi dòng tải trong thời gian thực: màu xanh lá cây khi bình thường và màu đỏ khi quá tải hoặc bất thường.

· Giao diện tín hiệu bên ngoài

Nó cung cấp một thiết bị đầu cuối điều khiển bên ngoài để hỗ trợ nhận các lệnh điều khiển bên ngoài và có chức năng đầu ra tín hiệu phản hồi trạng thái.

Tính năng

ASKM7ET MCCB kết hợp công nghệ kỹ thuật tiên tiến với những lợi thế thực tế. Thiết kế cấu trúc tích hợp của nó đảm bảo hoạt động ổn định và đáng tin cậy cũng như tích hợp chức năng cao, khiến nó trở thành lựa chọn hàng đầu cho các hệ thống phân phối điện khác nhau.

Ưu điểm sản phẩm

· Chức năng bảo vệ và độ chính xác điều khiển: Nó cho phép bảo vệ tùy chỉnh và chính xác, thích ứng hoàn hảo với các đặc tính tải hạ lưu và đảm bảo hiệu quả tính liên tục của nguồn điện.

· Cơ chế hoạt động và độ tin cậy: Với thiết kế tích hợp của cơ cấu vận hành cơ giới và thân cầu dao, nó cung cấp cấu trúc nhỏ gọn, truyền động chính xác và độ tin cậy cao, giảm đáng kể tỷ lệ hỏng hóc đồng thời hỗ trợ điều khiển từ xa và tự động ổn định và đáng tin cậy.

· Chức năng bảo vệ điện áp thấp: Được trang bị mô-đun bảo vệ điện áp thấp tích hợp, nó tự động đóng lại khi nhận được lệnh đóng sau khi khôi phục điện áp mà không cần đặt lại thủ công, đơn giản hóa thiết kế hệ thống, nâng cao hiệu quả khôi phục điện năng và tạo điều kiện quản lý tự động.

· Giám sát và chẩn đoán tình trạng: Bảng điều khiển phía trước được trang bị đèn báo, có thể theo dõi và hiển thị dòng điện và điện áp ba pha bất thường trong thời gian thực, cung cấp cảnh báo lỗi chủ động và chẩn đoán trạng thái, đơn giản hóa đáng kể quy trình kiểm tra và khắc phục sự cố hàng ngày, đồng thời cải thiện đáng kể hiệu quả vận hành và bảo trì.

· Tích hợp và mở rộng tệp đính kèm: Thiết kế khối thiết bị đầu cuối phụ kiện tích hợp mô-đun tích hợp các tiếp điểm phụ, tín hiệu ngắt shunt và đầu nối dây điều khiển vào cùng một thiết bị, cung cấp không gian đi dây rộng rãi và vận hành dễ dàng. Nó có thể làm giảm đáng kể nguy cơ thiếu hoặc không chính xác các đơn đặt hàng phụ kiện, đồng thời cải thiện hiệu quả lắp đặt và độ tin cậy hoạt động một cách hiệu quả.

· Thiết kế kết cấu và hiệu quả không gian: Nó áp dụng thiết kế cấu trúc tích hợp tích hợp cao, tối ưu hóa kích thước trong khi đạt được hiệu suất tương đương hoặc cao hơn, có diện tích nhỏ và tương thích với tủ điều khiển hộp im lặng nhỏ gọn, tiết kiệm hiệu quả không gian lắp đặt và chi phí tủ.

· Thông minh hóa và truy cập mạng: Nền tảng sản phẩm dành riêng các giao diện truyền thông tiêu chuẩn như RS485 để dự trữ chức năng trong các lần nâng cấp tiếp theo, cho phép tích hợp liền mạch với Hệ thống quản lý năng lượng (EMS) và đặt nền tảng vững chắc cho việc xây dựng mạng lưới phân phối điện kỹ thuật số và thông minh.

Các ứng dụng

Bộ ngắt mạch vỏ đúc vận hành bằng động cơ tích hợp ASKM7ET là một bộ ngắt dành riêng cho ngành được thiết kế cho các hệ thống vận hành song song của máy phát điện. Nó áp dụng thiết kế cấu trúc tích hợp, đảm bảo hoạt động ổn định và đáng tin cậy với mức độ tích hợp chức năng cao.
