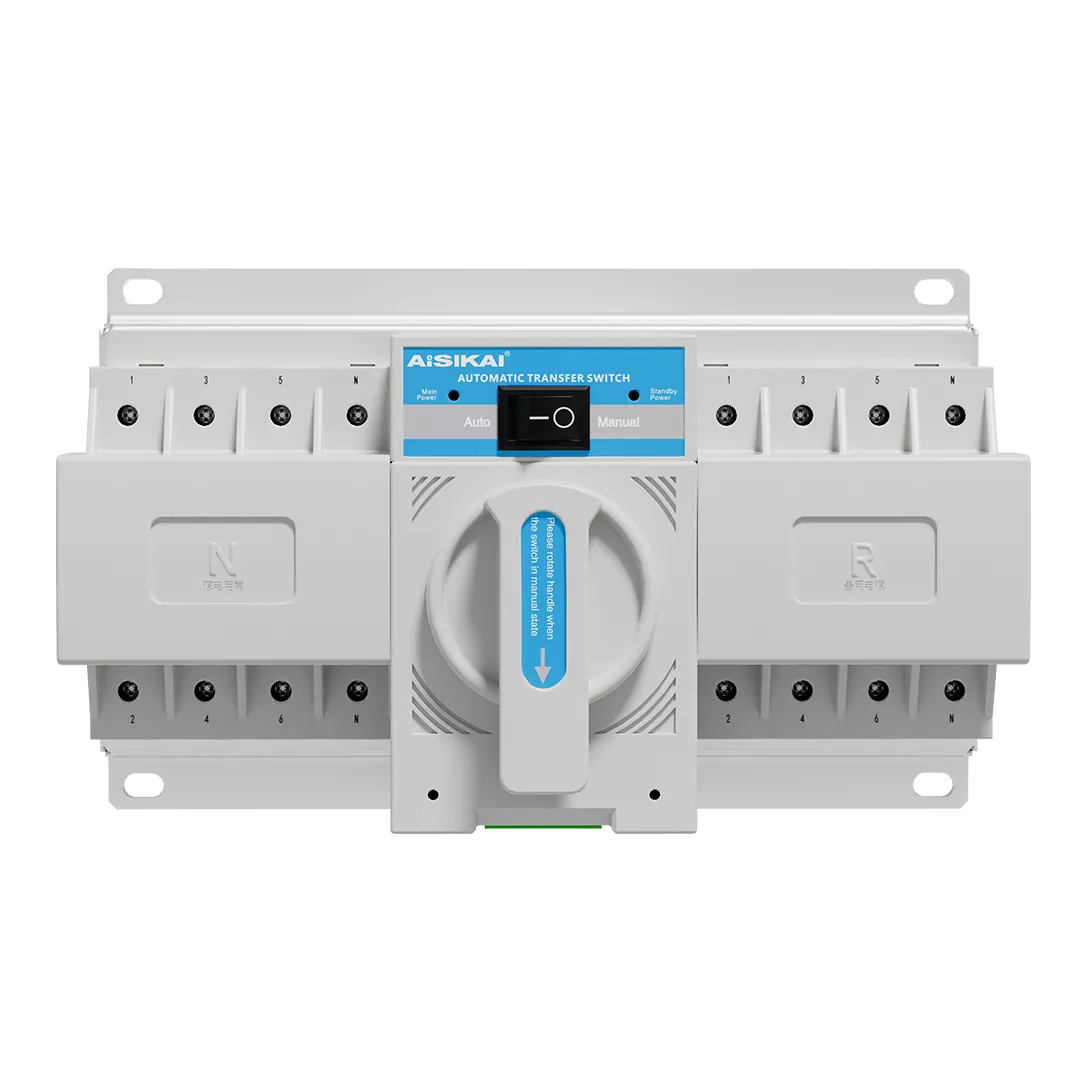

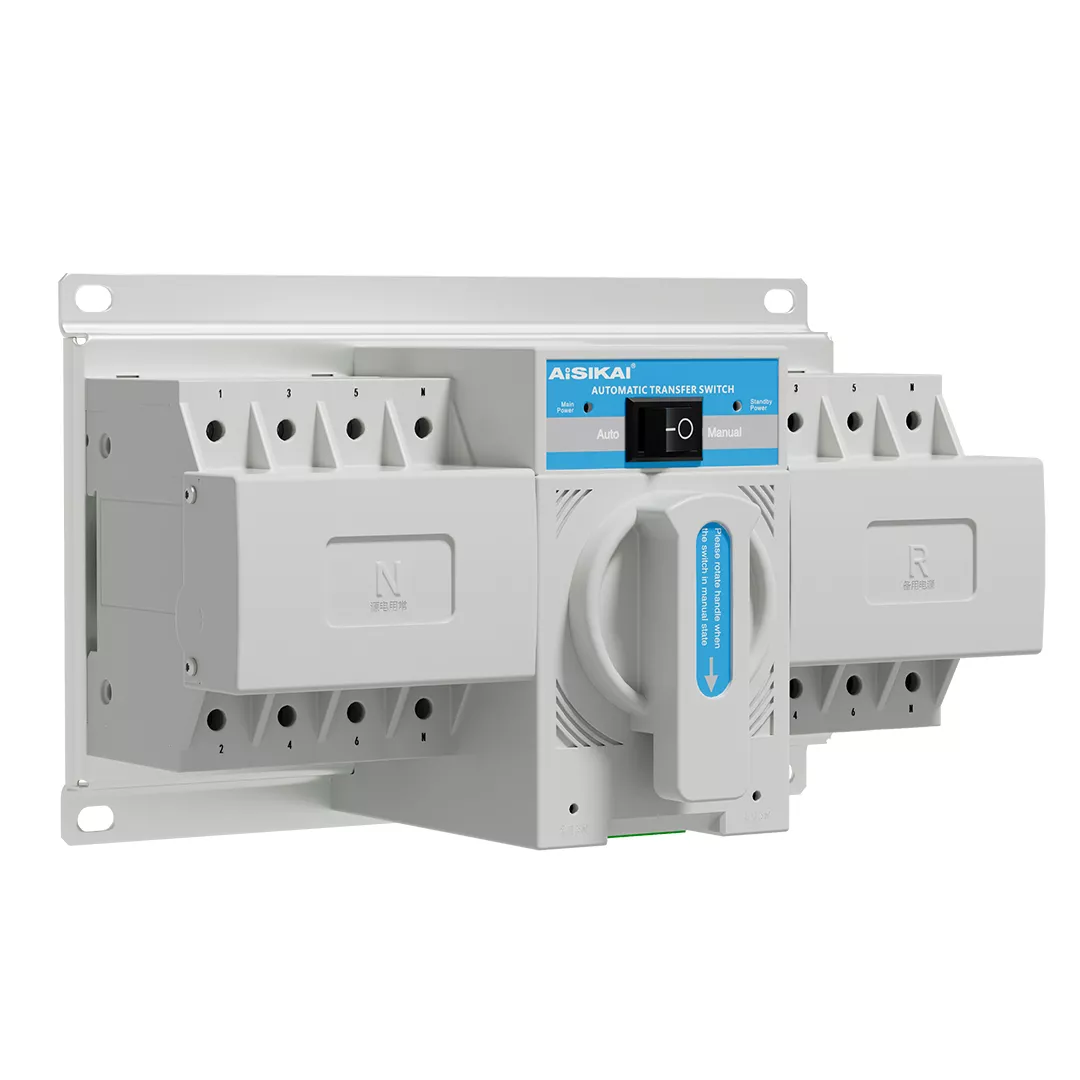

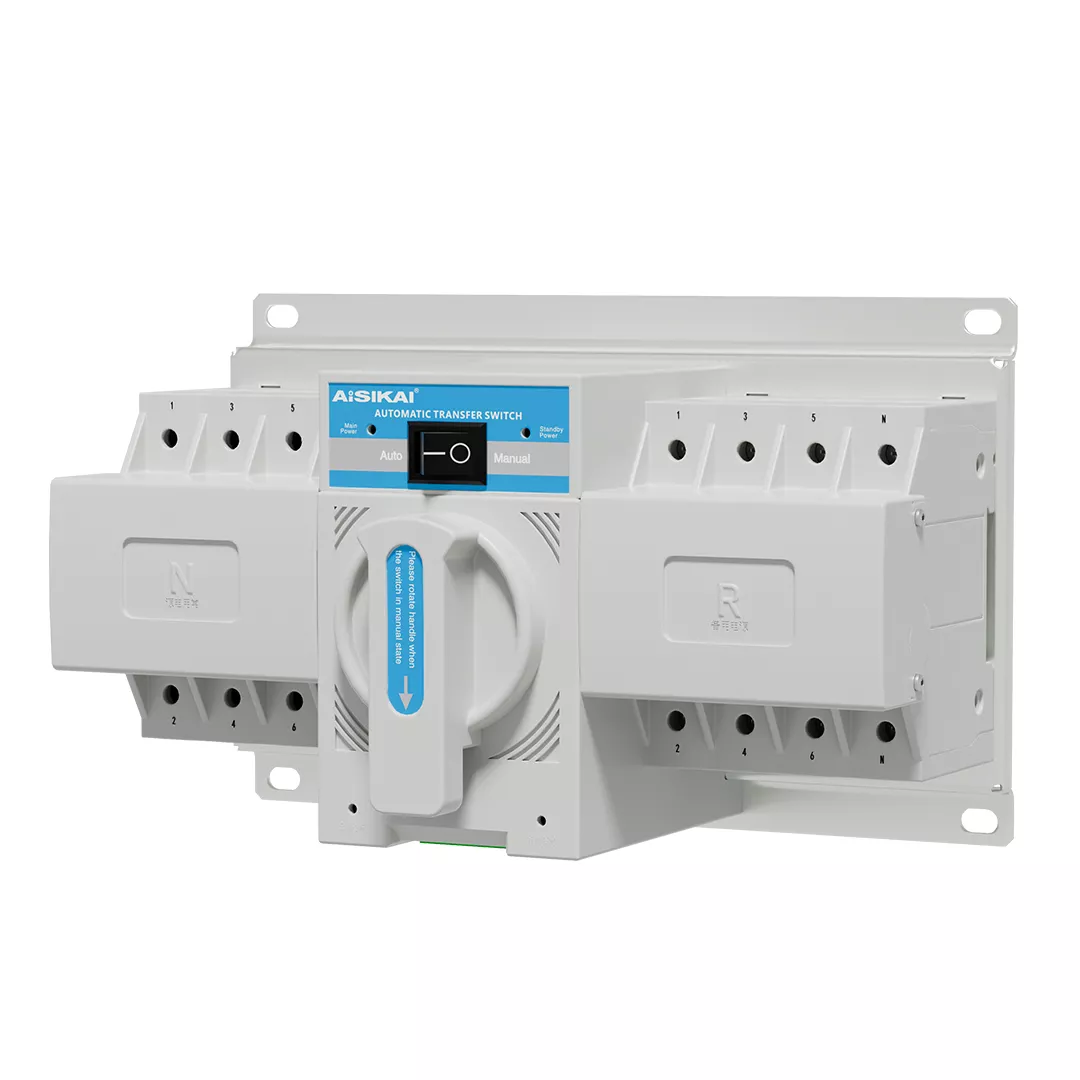

Công tắc chuyển tự động loại SKQ1 MCB (ATS)

Ưu điểm sản phẩm

• Thiết kế CB-Class nhỏ gọn đảm bảo hiệu suất phá vỡ cao
• Bảo vệ MCB (Bộ ngắt mạch thu nhỏ) tích hợp
• Truyền nhanh chóng và tự động giữa các nguồn điện
• Thích hợp cho hệ thống điện 3 cực và 4 cực
• Lý tưởng cho các giải pháp điện dự phòng gia đình, văn phòng và công nghiệp nhẹ
• Tuân thủ các tiêu chuẩn IEC về an toàn và độ tin cậy

Thông số kỹ thuật

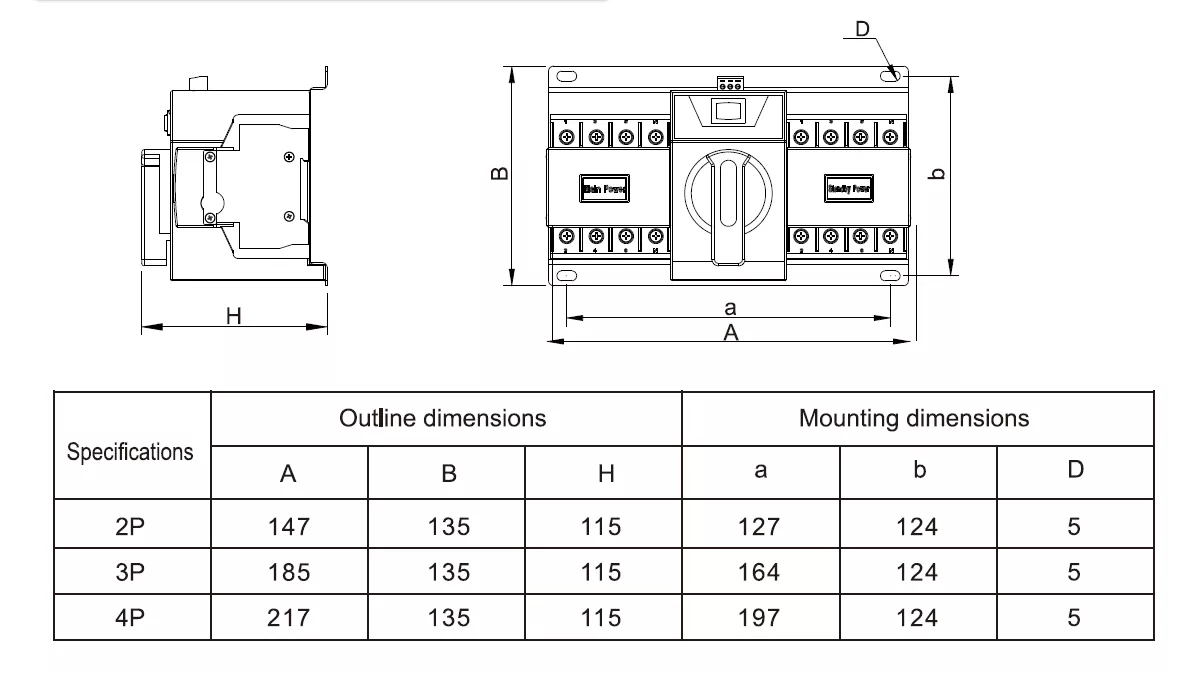

Bản vẽ phác thảo và kích thước lắp đặt.

Biện pháp phòng ngừa

1. Phích cắm của bộ điều khiển phích cắm đã sạc bị cấm, nếu không điện giật hoặc sản phẩm sẽ bị hỏng.

2. Nhân viên không chuyên nghiệp bị cấm vận hành hoặc bảo trì, nếu không sẽ gây ra nguy cơ điện giật hoặc hư hỏng sản phẩm.

3. Công suất tải không được vượt quá công suất định mức của công tắc, nếu không công tắc sẽ bị tháo hoặc cháy.

4. Đường không (N) không được kết nối với đường pha. Đầu vào của hai bộ ngắt mạch phải giống nhau. Khi sử dụng bộ ngắt mạch cấp cây, hãy kết nối nguồn đường dây chung (NN) và đường dây trung tính dự phòng (RN) 1 foot (N), nếu không sẽ dẫn đến hư hỏng công tắc, nối đất phải đáng tin cậy, để đảm bảo an toàn.

5.Do không lắp đặt trực tiếp trong công việc ngoài trời, nếu không sẽ làm giảm tuổi thọ hoặc gây ra các phản ứng phụ.

6.Do không lắp đặt trực tiếp vào nơi có bụi dẫn điện hoặc dây điện xâm nhập, nếu không sẽ gây hư hỏng sản phẩm hoặc gây hỏng hóc cơ học.

Câu hỏi thường gặp

Câu hỏi 1: Các yêu cầu đối với nhiệt độ không khí xung quanh là gì?
Trả lời: Nhiệt độ không khí xung quanh không được cao hơn 40 ° C và không thấp hơn -5 ° C, và nhiệt độ trung bình trong 24 giờ không được vượt quá + 35 ° C.

Câu hỏi 2: Các hạn chế về độ ẩm và độ cao tương đối theo thông tin đã cho là gì?
Trả lời: Độ ẩm tương đối không được vượt quá 50% ở 40 ° C và độ ẩm tương đối cao hơn được phép ở nhiệt độ thấp hơn nhưng có tính đến sự ngưng tụ có thể xảy ra do sự thay đổi nhiệt độ. Độ cao không được cao hơn 2000m.

Câu hỏi 3: Những biện pháp phòng ngừa quan trọng và rủi ro tiềm ẩn cần tránh khi xử lý thiết bị điện này về vận hành, lắp đặt và kết nối là gì?

Trả lời: Đầu tiên, không bao giờ cắm hoặc rút phích cắm của bộ điều khiển phích cắm đã sạc để tránh bị điện giật và hư hỏng sản phẩm. Thứ hai, chỉ những nhân viên chuyên nghiệp mới được vận hành hoặc bảo trì nó vì những người không chuyên nghiệp có thể bị điện giật hoặc làm hỏng sản phẩm. Thứ ba, đảm bảo công suất tải không vượt quá công suất định mức của công tắc để tránh công tắc bị tháo hoặc cháy. Thứ tư, kết nối chính xác các đường dây: đường không không được kết nối với đường pha, đầu vào của hai bộ ngắt mạch phải giống nhau và khi sử dụng bộ ngắt mạch ba cấp, hãy kết nối nguồn đường dây chung và đường dây trung tính dự phòng đúng cách để tránh làm hỏng công tắc và đảm bảo nối đất đáng tin cậy để đảm bảo an toàn. Thứ năm, không lắp đặt trực tiếp ngoài trời vì nó có thể làm giảm tuổi thọ hoặc gây ra phản ứng phụ. Cuối cùng, không lắp đặt nó ở những nơi có bụi dẫn điện hoặc dây điện xâm nhập để tránh làm hỏng sản phẩm hoặc hỏng hóc cơ học.

Câu hỏi 4:ATS cấp độ CB loại MCB và ATS cấp độ CB loại MCCB là gì?

Trả lời:

• ATS cấp CB loại MCB: Sử dụng Bộ ngắt mạch thu nhỏ (MCB) làm thành phần chuyển mạch, phù hợp với các hệ thống phân phối dòng điện thấp (thường là ≤125A).
• MCCB-Type CB-Level ATS: Sử dụng Bộ ngắt mạch vỏ đúc (MCCB) làm thành phần chuyển mạch, thích hợp cho các hệ thống phân phối dòng điện từ trung bình đến cao (thường là 100A ~ 1600A).

Câu hỏi 5: Sự khác biệt chính là gì?

Trả lời:

• Đánh giá hiện tại: Loại MCB dành cho ≤125A, trong khi loại MCCB hỗ trợ lên đến 1600A.
• Khả năng phá vỡ: Loại MCCB có khả năng phá vỡ cao hơn (thường là 10kA ~ 100kA), trong khi loại MCB thấp hơn (thường là 6kA ~ 15kA).
• Kích thước & Cài đặt: Loại MCB nhỏ gọn, lý tưởng cho các khu vực hạn chế về không gian; Loại MCCB lớn hơn và cần nhiều không gian lắp đặt hơn.

Câu hỏi 6: Làm thế nào để lựa chọn giữa chúng?

Trả lời:

• Chọn loại MCB: Đối với các ứng dụng dòng điện thấp (ví dụ: chiếu sáng, ổ cắm), ngân sách hạn chế hoặc không gian chật hẹp.
• Chọn Loại MCCB: Đối với tải dòng điện từ trung bình đến cao (ví dụ: động cơ, máy biến áp), dòng điện ngắn mạch cao hoặc nơi cần độ tin cậy cao hơn.
