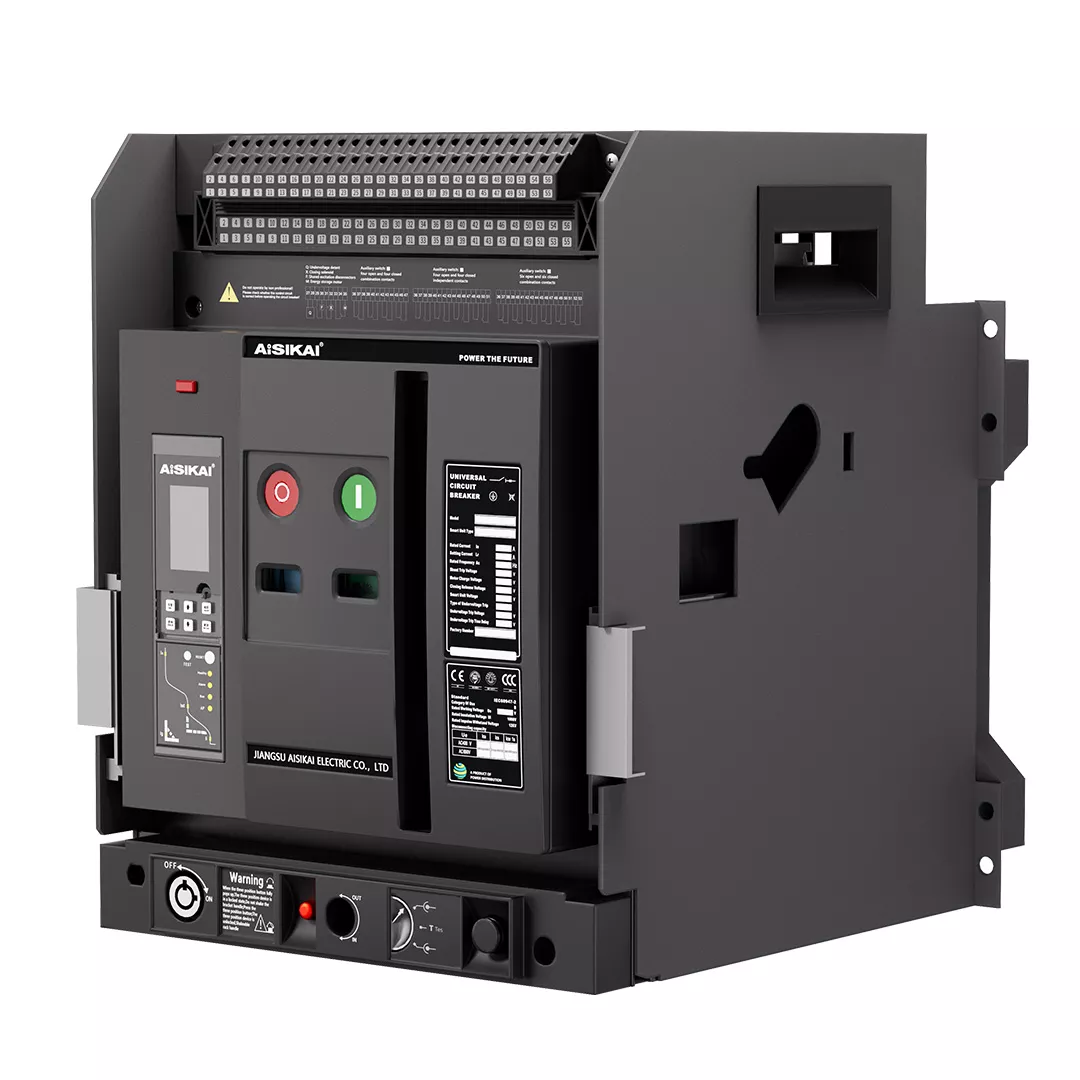

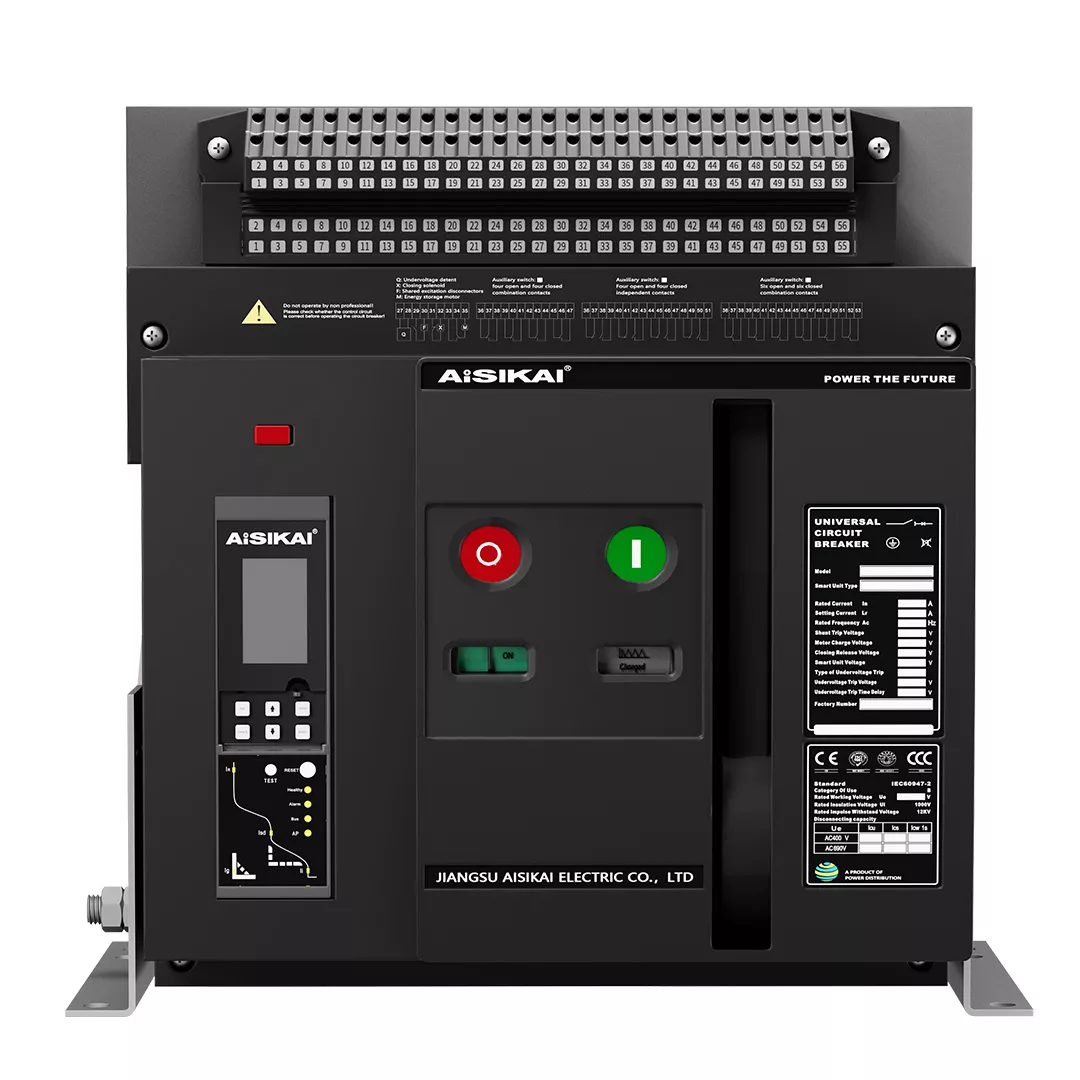

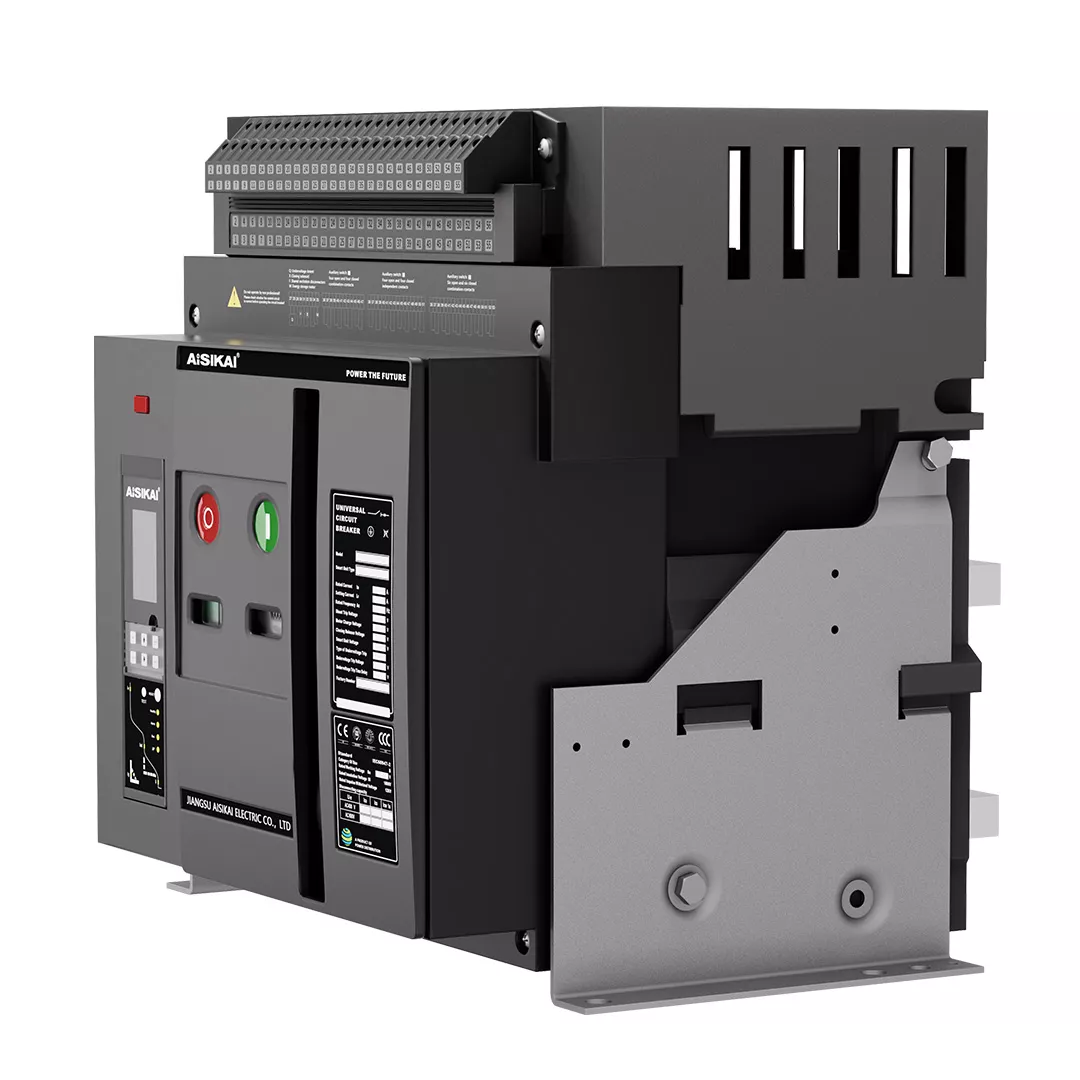

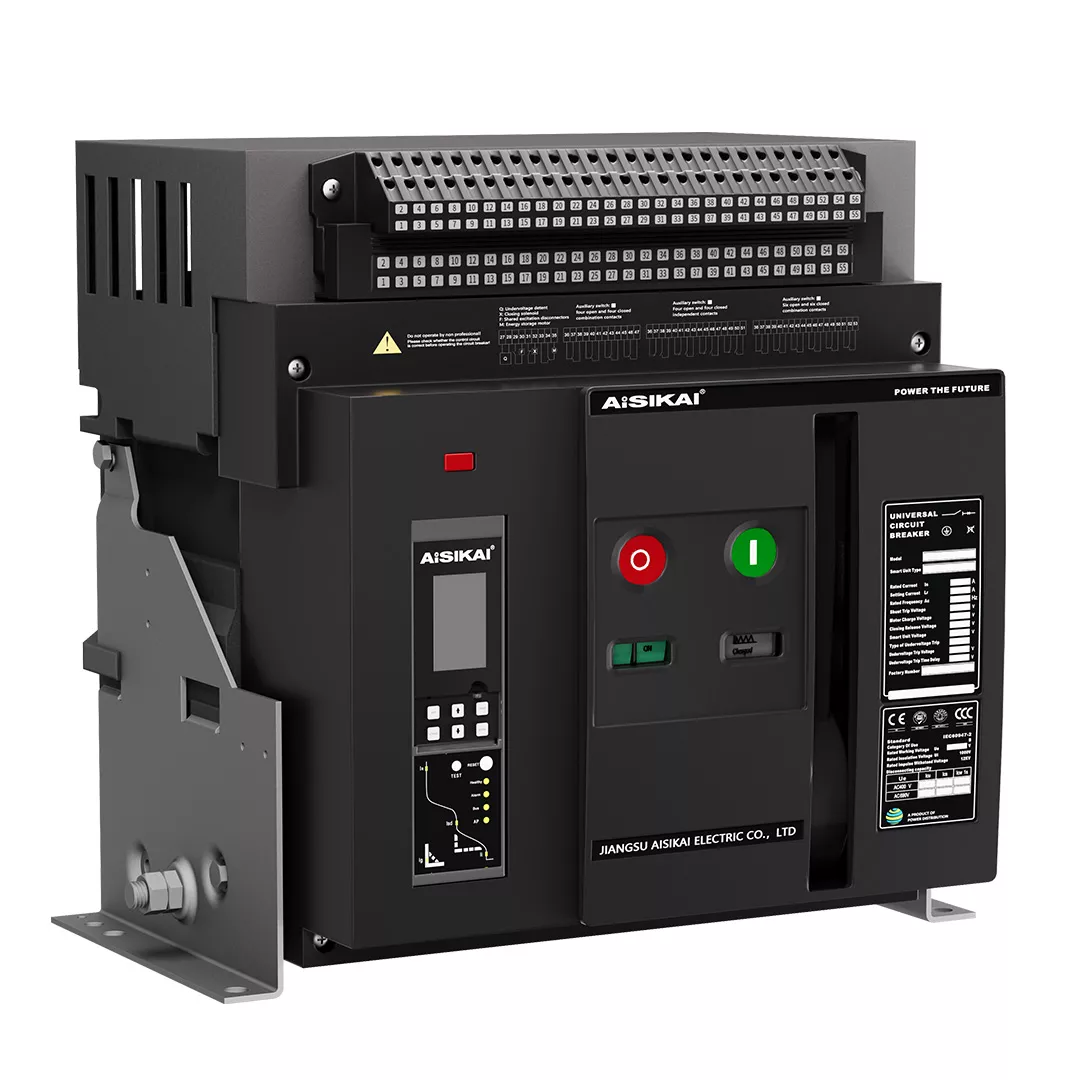

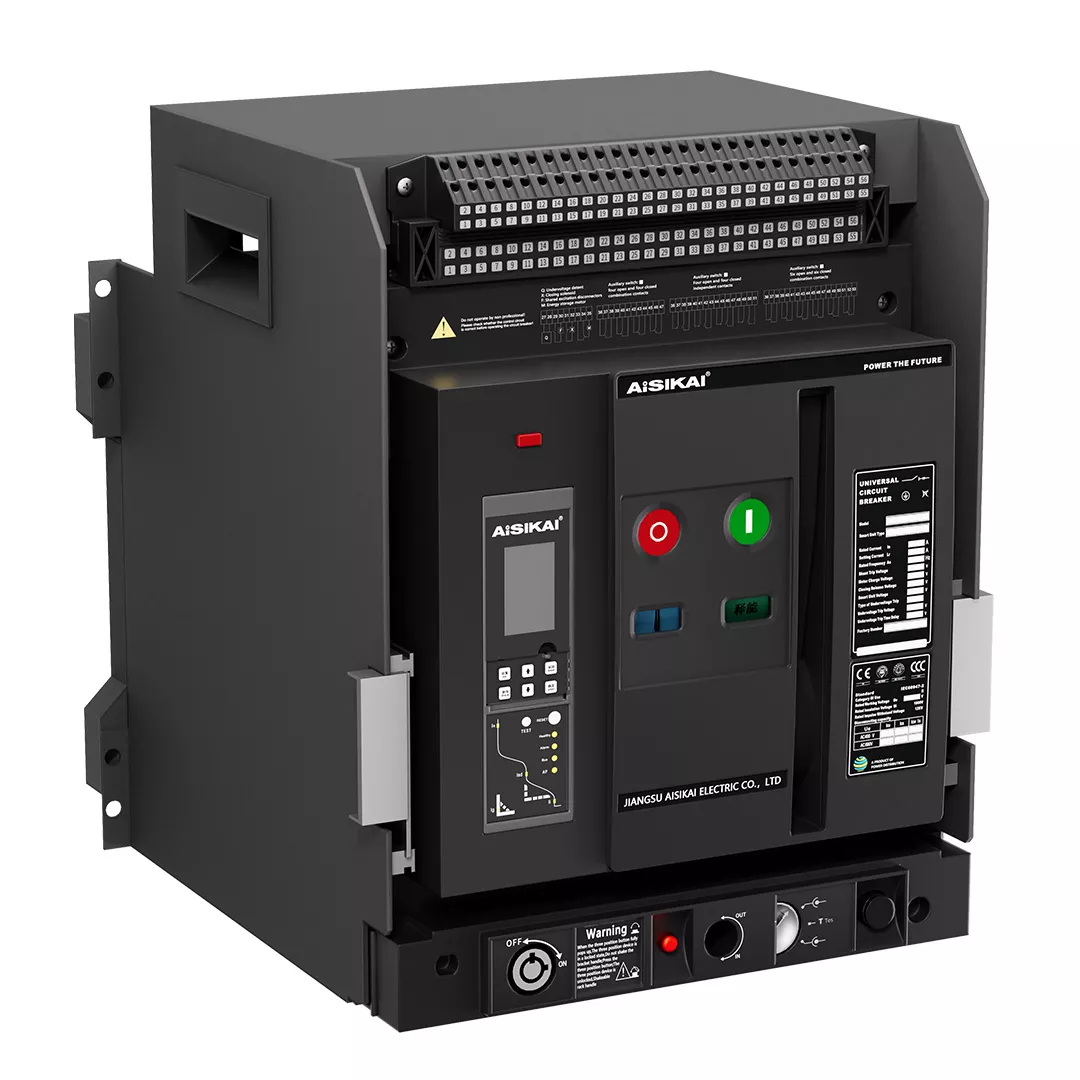

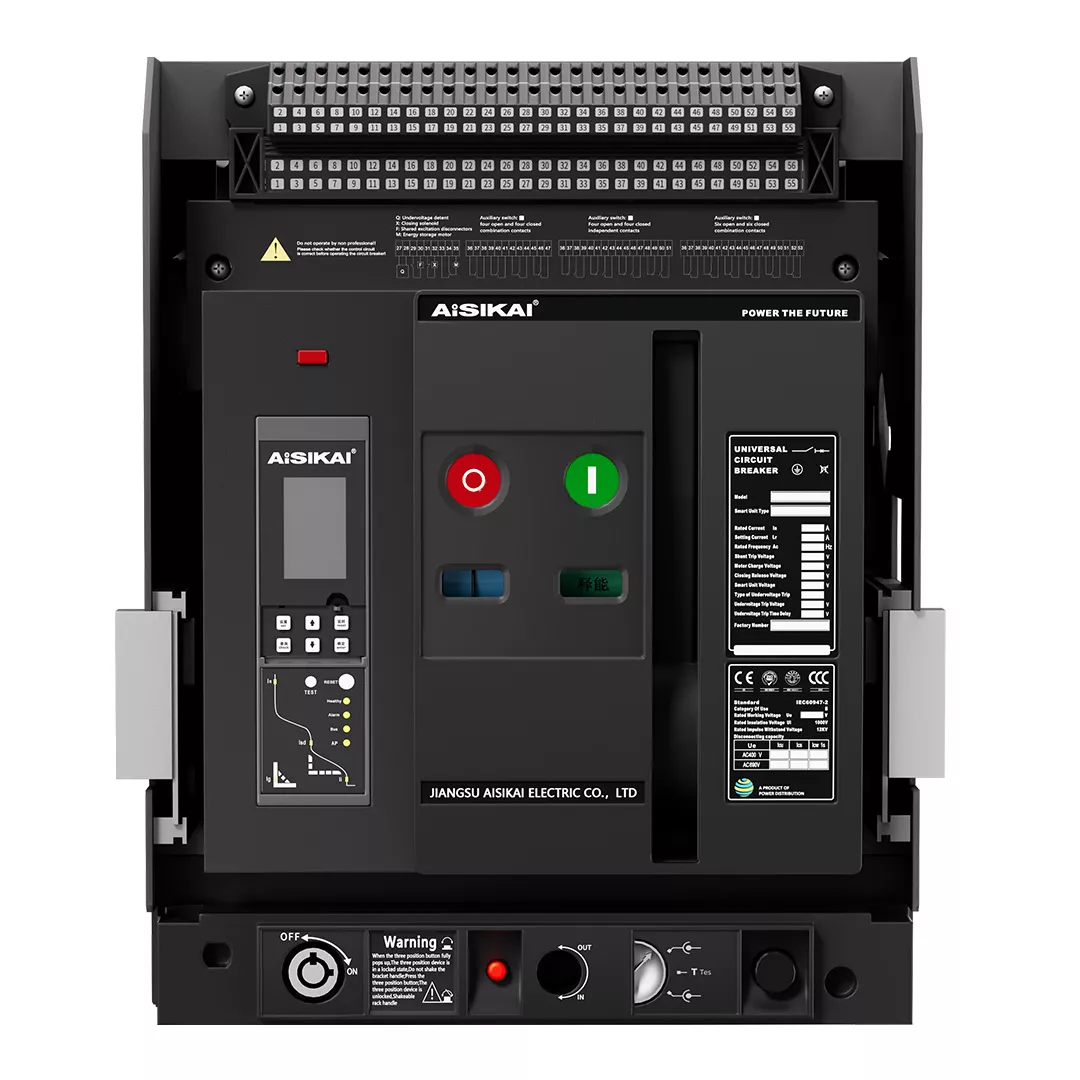

Bộ ngắt mạch không khí ASKW1 (ACB)

Tổng quan về sản phẩm

Bộ ngắt mạch không khí thông minh dòng ASKW1 (ACB) là một giải pháp tiên tiến được thiết kế cho mạng phân phối điện hạ thế. Hoạt động ở AC 50Hz / 60Hz với điện áp định mức lên đến 690V và dải dòng điện định mức từ 630A đến 6300A, nó đóng vai trò là một thành phần quan trọng để phân phối điện an toàn và hiệu quả.

Được thiết kế để bảo vệ mạch điện và thiết bị điện khỏi quá tải, thiếu điện áp, đoản mạch và lỗi nối đất một pha, ASKW1 ACB tích hợp các chức năng cách ly và bảo vệ thông minh tiên tiến. Bảo vệ chọn lọc chính xác của nó giảm thiểu các mất điện không cần thiết, nâng cao đáng kể độ tin cậy của nguồn điện tổng thể — một lợi thế chính cho các ứng dụng công nghiệp và thương mại.

Được trang bị bộ điều khiển loại H có giao diện giao tiếp mở, ASKW1 cho phép đo lường, báo hiệu, điều khiển và điều chỉnh từ xa. Khả năng tương thích này với các hệ thống tự động làm cho nó trở nên lý tưởng cho lưới điện thông minh hiện đại và thiết lập điều khiển tập trung. Sản phẩm tuân thủ tiêu chuẩn IEC60947-2, đảm bảo tiêu chuẩn hiệu suất và an toàn toàn cầu.

Features

Innovative Closing Failure Protection Mechanism

A proprietary technology with a software registration certificate and national invention patent, this feature boosts operational reliability. Powered by a high-precision MCU microprocessor with millisecond-level response speed and strong anti-interference capability, it acts as a bypass unit without disrupting the main switch’s operation—reducing downtime and enhancing system stability.

Foreign Object Prevention Isolation Mesh

The ASKW1 ACB incorporates a metal perforated isolation mesh in its busbar cooling grilles. This design effectively blocks foreign objects from entering the breaker while maintaining optimal heat dissipation. It not only elevates operational safety but also meets stringent high-level protection standards, making it suitable for harsh environments.

Drawer Base Position Feedback Terminal

Equipped with dedicated position status feedback terminals, the ASKW1 relays the drawer base’s disconnected, test, and connected positions to intelligent backend systems. Installed on the product’s side without occupying auxiliary contact terminal blocks, this feature aligns with IoT requirements for low-voltage distribution equipment, supporting smart monitoring and remote management.

High-Performance Arc Extinguishing Chamber

Crafted from specialized insulating materials and optimized using computer-simulated arc-splitting grid angles, the arc extinguishing chamber ensures rapid arc extinction and dissipation upon entry—creating a zero arc-flash zone. Housed within an insulating base, it enhances mechanical strength, preventing rupture during high-current short circuits and maximizing safety.

Applications

The ASKW1 Air Circuit Breaker (ACB) is versatile across multiple industries, including:

· Construction: Safeguards power distribution in commercial and residential buildings, ensuring stable electricity for lighting, HVAC, and machinery.

· Data Centers: Protects critical IT infrastructure from electrical faults, minimizing downtime for servers and cooling systems.

· Mining: Withstands harsh conditions to maintain power supply for mining equipment, ensuring continuous operation in challenging environments.

· New Energy: Integrates seamlessly with solar and wind power systems, managing distribution in renewable energy setups.

· Power Supply: Serves as a core component in utility grids, enhancing reliability for municipal and industrial power networks.



Applications  Advantages

· Đóng thiết bị bảo vệ lỗi

ACB được sử dụng ở nhiều nơi khác nhau và khách hàng được kết nối theo nhiều cách khác nhau. Dựa trên nhiều năm phân tích dữ liệu sau bán hàng, ACB dòng ASKW1 đã tăng thiết bị bảo vệ lỗi đóng, đây là một ứng dụng độc quyền và sáng tạo của chức năng bảo vệ, đồng thời đã đạt được giấy chứng nhận đăng ký phần mềm và đăng ký bằng sáng chế quốc gia, giúp cải thiện hiệu quả độ tin cậy của việc sử dụng ACB dòng ASKW1.



Công dụng:

Bảo vệ điện từ đóng khỏi việc cung cấp năng lượng liên tục của cuộn dây đóng dẫn đến cháy.

Phương pháp bảo vệ:

Sau khi đóng hỏng một lần, ngắt nguồn điện của cuộn dây đóng, và đóng lại sau một thời gian trễ, và sau 3 lần đóng không thành công, hãy cắt mạch của cuộn dây đóng.

Đặc trưng:

Bộ vi xử lý MCU có độ chính xác cao, tốc độ phản hồi mili giây, khả năng chống nhiễu mạnh Thiết bị này là thiết bị bỏ qua, không can thiệp vào hoạt động của thân công tắc.

· Lưới ngăn chặn để tránh rơi vào

Tiêu chuẩn an toàn và bảo vệ cao

ACB sê-ri ASKW1 bổ sung lưới cách ly xốp kim loại vào lưới tản nhiệt bằng đồng, giúp ngăn chặn hiệu quả các vật thể lạ rơi vào bên trong công tắc mà không ảnh hưởng đến quá trình tản nhiệt, đồng thời nâng cao hiệu quả độ tin cậy hoạt động của sản phẩm.



Công dụng:

Ngăn các vật lạ rơi vào bên trong công tắc.

Phương pháp bảo vệ:

cách ly vật lý.

Đặc trưng:

Không ảnh hưởng đến tản nhiệt của sản phẩm.

· Thiết bị đầu cuối phản hồi trạng thái cơ sở ngăn kéo

Tiêu chuẩn an toàn và bảo vệ cao

ACB sê-ri ASKW1 được thiết lập với các thiết bị đầu cuối phản hồi trạng thái vị trí, có thể phản hồi trạng thái của vị trí ngắt kết nối, vị trí thử nghiệm và vị trí kết nối của đế ngăn kéo với nền của thiết bị đầu cuối thông minh, gần với các yêu cầu kỹ thuật của Internet vạn vật thông minh cho thiết bị phân phối điện cơ bản.



Công dụng:

Cung cấp tín hiệu phản hồi vị trí cho 3 trạng thái của đế ngăn kéo.

Đặc trưng:

Tín hiệu phản hồi vị trí chuyên dụng, được gắn ở mặt bên của sản phẩm, không chiếm khối thiết bị đầu cuối tiếp điểm phụ.

· Bộ ngắt hiệu suất cao

Các thành phần cao cấp

Buồng chữa cháy hồ quang được làm bằng vật liệu cách điện đặc biệt, theo dữ liệu mô phỏng máy tính để thiết lập góc của lưới dập tắt ngọn lửa, để hồ quang hướng lên trong buồng dập tắt hồ quang nhanh chóng dập tắt và tự do, nhận ra khu vực hồ quang bay bằng không, buồng dập tắt hồ quang được đặt trong đế cách điện của bộ ngắt mạch, giúp tăng cường độ bền cơ học của buồng chữa cháy hồ quang và ngăn không cho nó nổ tung trong quá trình đứt đoản mạch dòng điện cao, đồng thời cải thiện độ an toàn của sản phẩm.



Công dụng:

Dập tắt hồ quang nhanh

Đặc trưng:

Thiết kế mô phỏng máy tính, phù hợp hơn với trạng thái thực tế.

Câu hỏi thường gặp

· Bạn có thể cung cấp cho bộ điều khiển khả năng giao tiếp không?

Tất nhiên, bạn có thể chọn bộ điều khiển loại H, có giao tiếp RS485 và có các chức năng điều khiển từ xa, giao tiếp từ xa, điều chỉnh từ xa và đo lường từ xa.

· Sản phẩm ACB này có những chứng nhận gì?

Sản phẩm này có các chứng nhận sau: chứng nhận bắt buộc CE, TUV, RoHS, CB và 3C.

· Lý do tại sao không thể ngắt kết nối bộ ngắt mạch theo cách thủ công là gì?

Có hai lý do có thể xảy ra: Thứ nhất, cơ chế hoạt động có thể bị trục trặc; Kiểm tra xem có gì bị kẹt trong cơ chế vận hành không. Thứ hai, vít điều chỉnh trên nửa trục nhả có thể không được điều chỉnh đúng cách; Vị trí của vít điều chỉnh cần được điều chỉnh.
