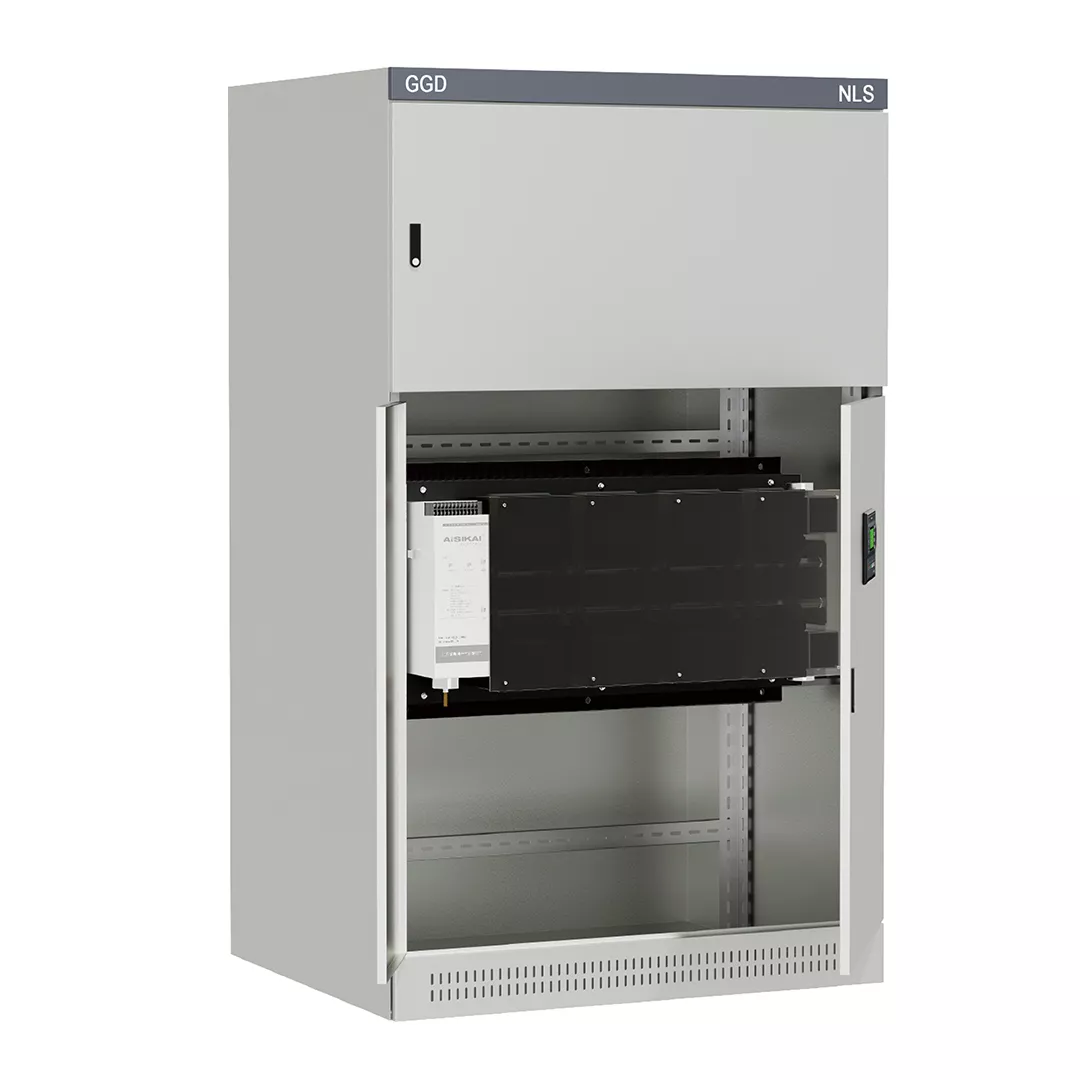

Tủ SKZ ATS (3200A-6300A)

Tủ chuyển đổi tự động thông minh dòng SKZ, là hệ thống thiết bị điện đảm bảo toàn bộ hệ thống điện hoạt động liên tục và ổn định trong các điều kiện bất thường như mất điện. Nhiệm vụ cốt lõi của nó là liên tục cung cấp điện cần thiết cho sản xuất và sinh hoạt cho nhiều nơi khác nhau, bao gồm các doanh nghiệp, nhà máy, chung cư, bệnh viện, trung tâm thương mại, sân bay, nhà ga và bến cảng, đồng thời loại bỏ nguy cơ mất điện.

Ưu điểm và tính năng

• Nó có thể được thích ứng với nhiều môi trường lưới điện phức tạp.

• Dòng ngắn mạch cuối cùng định mức cao tới 180kA. Khi xảy ra sự cố đoản mạch trong hệ thống điện, nó có thể nhanh chóng cắt dòng điện sự cố.

• Dòng điện định mức của thanh cái đồng bao gồm một phạm vi rộng, có thể đáp ứng các yêu cầu truyền tải điện của tải công suất cao.

• Độ bền cao, tuổi thọ điện đạt 6.000 lần hoạt động. Tuổi thọ cơ học đạt 10.000 lần.

Ngày kỹ thuật

Điện áp hoạt động định mức Ue AC400V, AC690V
Điện áp cách điện định mức Ui 1000V
Điện áp điều khiển AC220V / 230V, AC380V
Dòng ngắn mạch giới hạn định mức 180kA
Đánh giá impluse chịu được voltage Uimp 12KV
Số lượng cực 3P 、 4P

Dòng định mức hàng đồng le 3200, 3600, 4000, 4500, 6300A

Danh mục sử dụng AC-33A

Tuổi thọ Tuổi thọ điện 6000 lần

Tuổi thọ cơ học 10000 lần

Các thông số hiệu suất chính

Mục Đặc điểm kỹ thuật
Hoạt động Voltage 1. Nguồn điện liên tục DC8.0V đến 35.0V, bảo vệ kết nối ngược DC

2. Nguồn điện AC Nguồn điện A1-N1 / A2-N2, dải điện áp AC (90 ~ 305) V
Công suất tiêu thụ <4W (chế độ chờ: <2W)
Tần số AC Xếp hạng: 50 / 60Hz
Đầu vào điện áp xoay chiều (không có máy biến áp điện áp hoặc phía thứ cấp của máy biến áp điện áp) Ba pha bốn dây (LL) (80 ~ 625) VTwo pha ba dây (AB) (80 ~ 625) VThắn pha ba dây (LL) (80 ~ 625) VSingle-phase 2 dây (LN) (50 ~ 360) V
Dòng điện xoay chiều (AC) Xếp hạng:5A
Giao diện RS485 Có thể thiết lập tốc độ truyền 2400/4800/9600/19200 cách ly, bán song công, giao thức truyền thông Modbus-RTU, khoảng cách giao tiếp lên đến 1000 mét.
Yêu cầu an toàn Loại lắp đặt (overvoltage loại) III theo EN 61010-1, 300 V, ô nhiễm cấp 2, 3000 m so với mực nước biển
Kích thước lỗ 186mmx141mm
Điều kiện làm việc Nhiệt độ: (-25 ~ + 70) °C Độ ẩm tương đối: (20 ~ 93)%
Độ bền điện môi Áp dụng điện áp AC2.2kV giữa điện áp cao ACTAGE đầu cuối và điện áp thấptage thiết bị đầu cuối, dòng điện rò rỉ không quá 3mAin 1 phút.

Kích thước lắp đặt

Kích thước hàng đồng

Kích thước Độ dày của thanh đồng
C N
3200A ~ 5000A 20 MM 20 MM
6300 Các 30 MM 20 MM

Phương pháp lắp công tắc ATS



Giới thiệu tủ ASKQ8 01



Phong cách Flatpack

 Giới thiệu tủ ASKQ8 02

Phương pháp lắp dọc

Câu hỏi 1: Mức tiêu thụ điện năng của thiết bị này ở chế độ hoạt động bình thường và chế độ chờ là bao nhiêu?

Trả lời: Công suất tiêu thụ của thiết bị này nhỏ hơn 4W ở chế độ hoạt động bình thường và dưới 2W ở chế độ chờ. Thiết kế công suất thấp này giúp tiết kiệm năng lượng và giảm chi phí vận hành, đặc biệt là trong các tình huống chạy dài hạn.

Câu hỏi 2: Các cài đặt giao tiếp khả dụng cho giao diện RS485 là gì?

Trả lời: Giao diện RS485 được cách ly và bán song công. Nó có thể được đặt với tốc độ truyền 2400/4800/9600/19200 baud. Nó sử dụng giao thức truyền thông Modbus – RTU và có khoảng cách giao tiếp tối đa lên đến 1000 mét. Các cài đặt này làm cho nó có khả năng thích ứng cao với các yêu cầu truyền thông khác nhau trong các hệ thống giám sát và điều khiển công nghiệp khác nhau.

Câu hỏi 3: Thiết bị này có thể hoạt động bình thường trong điều kiện nhiệt độ và độ ẩm nào?

Trả lời: Thiết bị này có thể hoạt động trong phạm vi nhiệt độ từ – 25 ° C đến + 70 ° C và phạm vi độ ẩm tương đối từ 20% đến 93%. Những điều kiện làm việc đa dạng này cho phép thiết bị được sử dụng trong các tình huống môi trường đa dạng, từ vùng lạnh đến các khu vực tương đối nóng ẩm.
