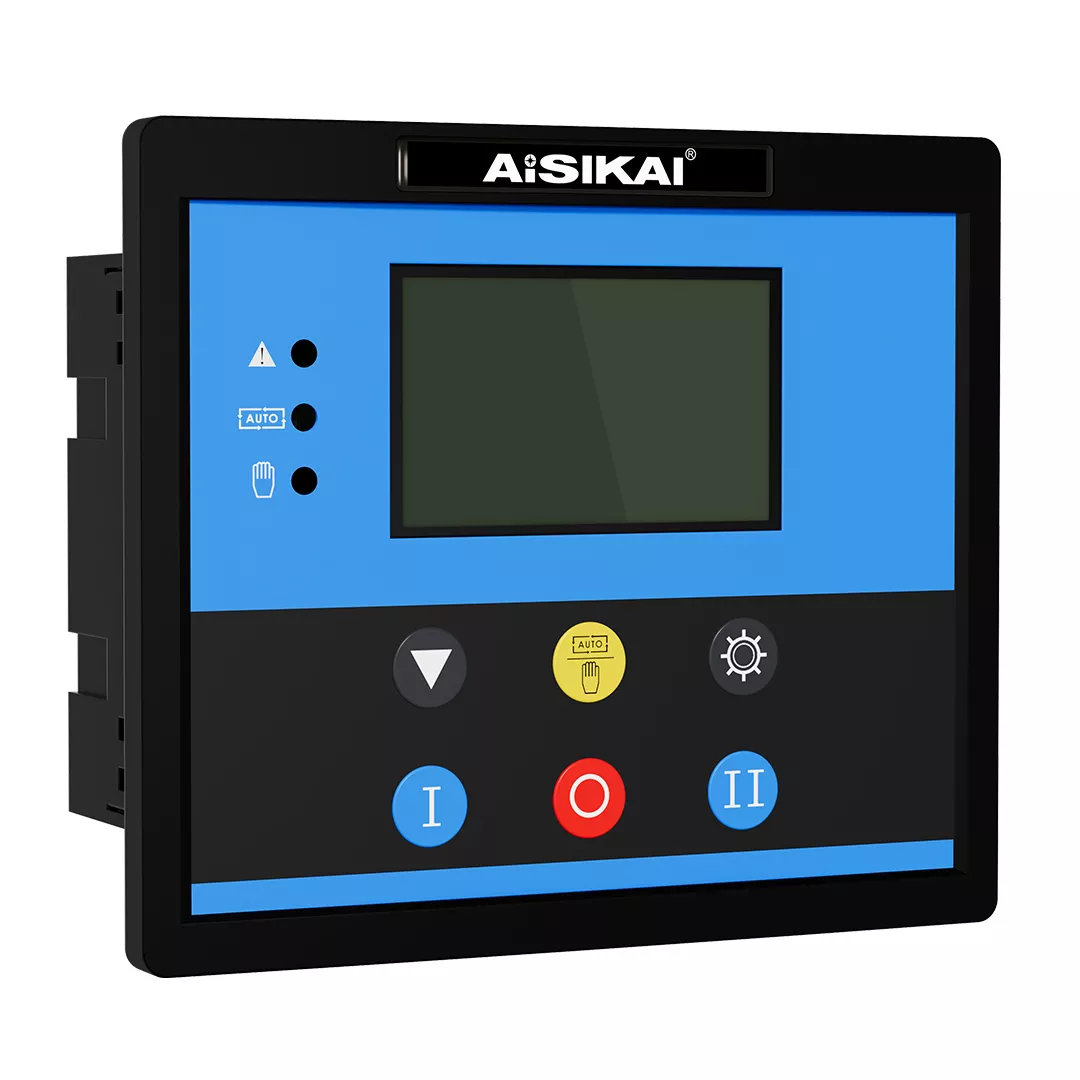

Bộ điều khiển công tắc chuyển tự động SKR2-B (ATSC)

Bộ điều khiển công tắc chuyển tự động SKR2-B dựa trên lõi vi xử lý. Nó có thể phát hiện chính xác điện áp ba pha / một pha của nguồn điện kép, đưa ra phán đoán chính xác về các bất thường điện áp (tổn thất điện năng, quá điện áp, dưới điện áp, thiếu pha, quá tần số, dưới tần số) và điều khiển việc chuyển đổi ATS sau khi trì hoãn.
Nó phù hợp với ATS có một vị trí ngắt hoặc không có vị trí đứt. Bộ điều khiển có chức năng gửi tín hiệu khởi động máy phát điện sau khi trì hoãn khi nguồn 1 # trở nên bất thường. Sử dụng giao diện truyền thông RS485, bộ điều khiển thực hiện các chức năng đo lường từ xa, giao tiếp từ xa và điều khiển từ xa.

Ưu điểm và tính năng
  • LCD là 128 * 84, với đèn nền, hiển thị ngôn ngữ (tiếng Trung giản thể và tiếng Anh), thao tác nút.
  • Có chức năng quá áp, dưới điện áp, mất pha, trình tự pha ngược, quá tần số và dưới tần số.
  • Có trạng thái tự động / thủ công, ở chế độ thủ công, nó có thể bị buộc phải bật hoặc tắt. Tất cả các thông số đều có thể lập trình tại chỗ, sử dụng mật khẩu hai cấp để ngăn chặn hoạt động không chính xác.
  • Có thể được đặt làm chế độ bật/tắt tải để vận hành thử nghiệm các tổ máy phát điện tại chỗ.
  • Nó có chức năng đóng lại công tắc và tắt nguồn.
  • Đầu ra đóng có thể được đặt thành xung hoặc đầu ra liên tục
  • Áp dụng cho một temminal đứt, hai thiết bị đầu cuối ngắt và temminal KHÔNG phá vỡ
  • Hai dòng N được cách ly bằng máy biến áp điện áp.
  • Hiển thị đồng hồ thời gian thực.
  • Nó có chức năng khởi động và tắt các đơn vị phát điện theo thời gian. Nó có thể được đặt để chạy một lần, mỗi tháng một lần hoặc một lần một tuần và cũng có thể đặt có chạy khi tải hay không.
  • Hoạt động chu kỳ của hai máy phát điện có thể được điều khiển, đồng thời có thể đặt thời gian chạy và thời gian tắt máy của máy phát điện.
  • Nguồn điện DC hoặc nguồn điện AC.
  • Giao diện truyền thông tiêu chuẩn 485 với giao thức truyền thông ModBus, có điều khiển từ xa, giao tiếp từ xa, chức năng phát hiện từ xa “ba từ xa”.
  • Có thể truy vấn trạng thái bộ điều khiển hiện tại (trạng thái hiện tại của cổng đầu vào và đầu ra, các bất thường của mạch như quá áp, dưới điện áp, quá tần số, dưới tần số, v.v.)

Điều kiện làm việc và chế độ lắp đặt

Thể loại Sự miêu tả
Điều kiện làm việc Nhiệt độ: (-25 + 70) °C Wumidity: (20 ~ 90)%;
Điều kiện bảo quản Nhiệt độ: (20 ~ 90)%;
Mức độ bảo vệ lp55: Khi vòng cao su chống thấm được tăng cường giữa bộ điều khiển và bảng điều khiển

IP42: Khi bộ chống nước không được tăng cường giữa bộ điều khiển và bảng điều khiển

Sức mạnh cách nhiệt Đối tượng: Giữa đầu vào / đầu ra / nguồn điện
Tiêu chuẩn tham khảo: IEC688-1992;
Phương pháp thử: Dòng rò rỉ AC1.5KV / 1 phút 5mA
Chế độ cài đặt Được lắp đặt trong tủ điện không rung

Thông số kỹ thuật

LTEM Nội dung
Điện áp làm việc 1. Nguồn
điện liên tục DC 8.0V đến 35.0V 2. Nguồn AC L1N1 / L2N2 cung cấp, dải điện áp AC170V ~ 277V.
Tiêu thụ điện năng tổng thể ≤3W (Chế độ chờ: <2W)
Đầu vào điện áp AC 3 pha 4 dây (ph-N) AC170V ~ AC277V
Một pha 2 dây (ph-N) AC170V ~ AC277V
2 pha 3 dây (ph-N) AC170V ~ AC277V
Tần số định mức 50/60Hz
Đóng cổng đầu ra rơle Đầu ra thụ động 5A AC250V
Đầu ra rơle có thể lập trình 1 Đầu ra thụ động 7A AC250V
Đầu ra rơle có thể lập trình 2 Đầu ra thụ động 7A AC250V
Đầu ra rơle có thể lập trình 3 16A AC250V Passive output
Programmable relay output 4 16A AC250V Passive output
Digital valur input Grounfing connection is active
Communication RS485 isolated interface,MODBUS protocol/front-end intelligent device protocol(YD/T 1363.3-2005)
Controller size 139mm×120mm×48mm
install hole size 130mm×111mm
Working conditions Temperature:(-25~+70℃)Relative humidity:(20~93)%RH
Storage conditions Temperature:(-25~+70℃)
Protection level IP55: when the controller and control panel bracket are equipped waterproof rubber ring
Insulation strength AC2.2KV voltage is applied between AC high voltage terminal and low voltage terminal,the leakage current is no larger than 3mAin1 minute
Weight 0.62kg

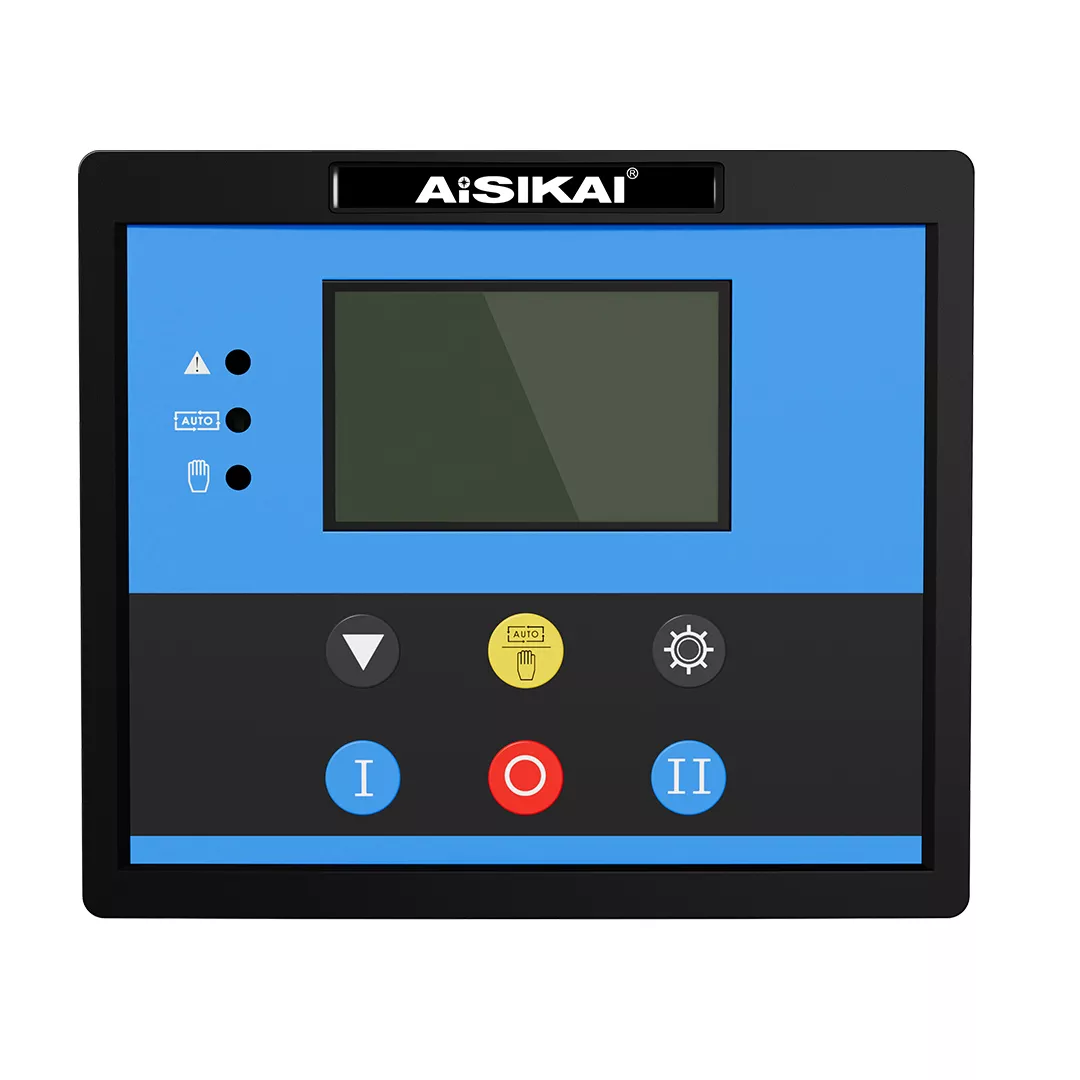

  Operating Panel description

SKR2B

●Manual mode

Press the “Auto” key:The manual status indicator Go is on and the controller is in the manual state.

Press the “Ⅰ” key:circuit l closing relay output if circuit l closing indicator lights up,it means  circuit lI on load.

Press the “Ⅱ” key:circuit ll closing relay output, if circuit ll closing indicator lights up,it means circuit ll on load.

Press the “O” key:switch relay output,if l and ll closing indicatorlights are not on,it means switch off.

●Auto Mode

Nhấn phím “Tự động”, đèn báo chế độ tự động “Tự động” bật, bộ điều khiển ở chế độ tự động, ATS sẽ “ĐÓNG” hoặc “MỞ” theo trạng thái của nguồn điện #I và # II. Nó sẽ chuyển theo mức độ ưu tiên đặt trước nếu #I. và # II. đều bình thường. Nếu không có ưu tiên, ATS sẽ chọn dòng điện dưới nguồn điện hoạt động cho đến khi nó trở nên bất thường và ATS sẽ tự động chuyển sang nguồn điện khác.

Mô tả chức năng đầu cuối dây



Thiết bị đầu cuối

Thiết bị đầu cuối màu nâu Mục Mô tả chức năng Ghi chú
1 B- Kết nối điện cực âm của pin khởi động tổ máy phát điện Đầu vào âm DC
2 B+ Khi cần khởi động máy phát điện, hãy kết nối điện cực dương sạc pin của khởi động tổ máy phát điện Đầu vào tích cực DC (8 ~ 35V) cho bộ điều khiển
3 Đầu ra có thể lập trình 1 Mặc định 1 # Tắt đầu ra đầu ra tiếp điểm rơle thụ động, định mức 7A
4
5 Đầu ra có thể lập trình 2 Đóng bình thường Dedault là khởi động máy phát điện, đầu ra mở bình thường đầu ra tiếp điểm rơle thụ động, định mức 7A
6 Thiết bị đầu cuối chung
7 Mở bình thường
8 Đầu ra có thể lập trình 3 Đóng bình thường Đầu ra pha A nguồn ATS mặc định đầu ra tiếp điểm rơle thụ động, định mức 16A
9 Thiết bị đầu cuối chung
10 Mở bình thường
11 Đầu ra có thể lập trình 4 Đóng bình thường Đầu ra pha A nguồn ATS mặc định đầu ra tiếp điểm rơle thụ động, định mức 16A
12 Thiết bị đầu cuối chung
13 Mở bình thường
14 #1 Kết thúc đầu ra Đầu ra tiếp điểm rơle thụ động đầu ra tiếp điểm rơle thụ động, định mức 16A
15
16 #2 Kết thúc đầu ra Đầu ra tiếp điểm rơle thụ động đầu ra tiếp điểm rơle thụ động, định mức 16A
17
18 Đáp 1 1 # AC 3 pha 4 dây voltage đầu vào Đối với đầu vào một pha, chỉ có A1 và N1 được truy cập
19 B1
20 C1 1 # AC 3 pha 4 dây voltage đầu vào Đối với đầu vào một pha, chỉ có A1 và N1 được truy cập
21 N1
22 # 1 Đầu vào đóng Phát hiện trạng thái đóng của #II., đầu vào tiếp điểm phụ Kết nối nối đất đang hoạt động
23 #2 Đóng đầu vào
24 Đầu vào có thể lập trình 1 Chức năng do người dùng xác định Kết nối nối đất đang hoạt động
25 Đầu vào có thể lập trình 2 Chức năng do người dùng xác định Kết nối nối đất đang hoạt động
26 Thiết bị đầu cuối chung GND
27 Đáp 2 #II. Đầu vào điện áp AC 3 pha 4 dây Đối với đầu vào một pha, chỉ có A2 và N2 được truy cập
28 B2
29 C2
30 N2
31, 32, 33 A, B, GND Giao diện truyền thông RS485 được tiêu chuẩn hóa

Câu hỏi thường gặp

Câu hỏi 1: Làm thế nào để cấu hình mức độ ưu tiên của nguồn điện kép và logic chuyển mạch?

Cấu hình ưu tiên: Sử dụng các nút trên bảng điều khiển để đặt các chế độ ưu tiên nguồn: “Ưu tiên nguồn 1”, “Ưu tiên nguồn 2” hoặc “Không ưu tiên”.

Chuyển đổi logic:

Chế độ tự động: Tự động chuyển đổi dựa trên các điều kiện đặt trước (ví dụ: voltage / bất thường tần số).

Chế độ thủ công: Buộc chuyển đổi giữa các nguồn thông qua các nút bảng điều khiển.

Kiểm soát khẩn cấp: Cổng đầu vào “Ngắt kết nối cưỡng bức” cho phép ngắt kết nối ATS (Công tắc chuyển tự động) ngay lập tức cho các tình huống bảo trì hoặc lỗi.

Câu hỏi 2: Khả năng chịu tải của các giao diện đầu ra rơle được thiết kế như thế nào? Tại sao nên sử dụng danh bạ thụ động?

Khả năng chịu tải:

Rơle điều khiển mạch (1 # ĐÓNG / 2 # ĐÓNG / MỞ): 5A AC25V, thích hợp cho các mạch điều khiển công suất thấp (ví dụ: cuộn dây công tắc tơ).

Rơ le khởi động máy phát điện (GENS START): 7A AC250V / DC28V, được thiết kế để khởi động thiết bị công suất cao.

Liên hệ thụ động:

Tăng cường khả năng tương thích bằng cách cho phép tích hợp với các mạch điều khiển nguồn bên ngoài.

Giảm rủi ro nhiễu hệ thống bên trong.

Câu hỏi 3: Ưu điểm của thiết kế trung tính kép (N-line) độc lập là gì?

Cách ly điện: Đường dây trung tính kép ngăn chặn nhiễu nối đất chung hoặc đoản mạch do chênh lệch điện thế gây ra.

Tuân thủ an toàn: Đáp ứng các tiêu chuẩn quốc tế (ví dụ: IEC 60947), đảm bảo tính toàn vẹn của cách điện khi xảy ra lỗi.

Hiệu quả bảo trì: Thiết kế biệt lập giúp đơn giản hóa việc khắc phục sự cố và cho phép bảo trì trên một nguồn điện mà không làm gián đoạn nguồn điện kia.

Câu hỏi 4: Sự khác biệt chính giữa SKR2-A và SKR2-B là gì?

  • SKR2-B chủ yếu được sử dụng để điều khiển máy phát điện, hỗ trợ:
    • Khởi động / dừng máy phát điện tự động / thủ công
    • Hoạt động theo lịch trình (một lần, hàng tuần hoặc hàng tháng)
    • Điều khiển chu kỳ máy phát điện kép
    • Bảo vệ: Quá áp, dưới điện áp, mất pha, trình tự pha ngược, quá tần số, dưới tần số
    • Giao tiếp MODBUS-RTU (chức năng “Ba điều khiển từ xa”: điều khiển từ xa, giám sát và phát hiện)
  • SKR2-A được thiết kế để chuyển đổi chuyển tự động (ATS), hỗ trợ:
    • Chuyển đổi tự động / thủ công giữa các nguồn điện kép (tiện ích / máy phát điện)
    • Cài đặt ưu tiên (ưu tiên nguồn 1#, ưu tiên nguồn 2#, không ưu tiên)
    • Chức năng ngắt cưỡng bức (chỉ dành cho ATS có vị trí ngắt)
    • Điều khiển rơ le có thể lập trình (AUX. OUTPUT1/2)
