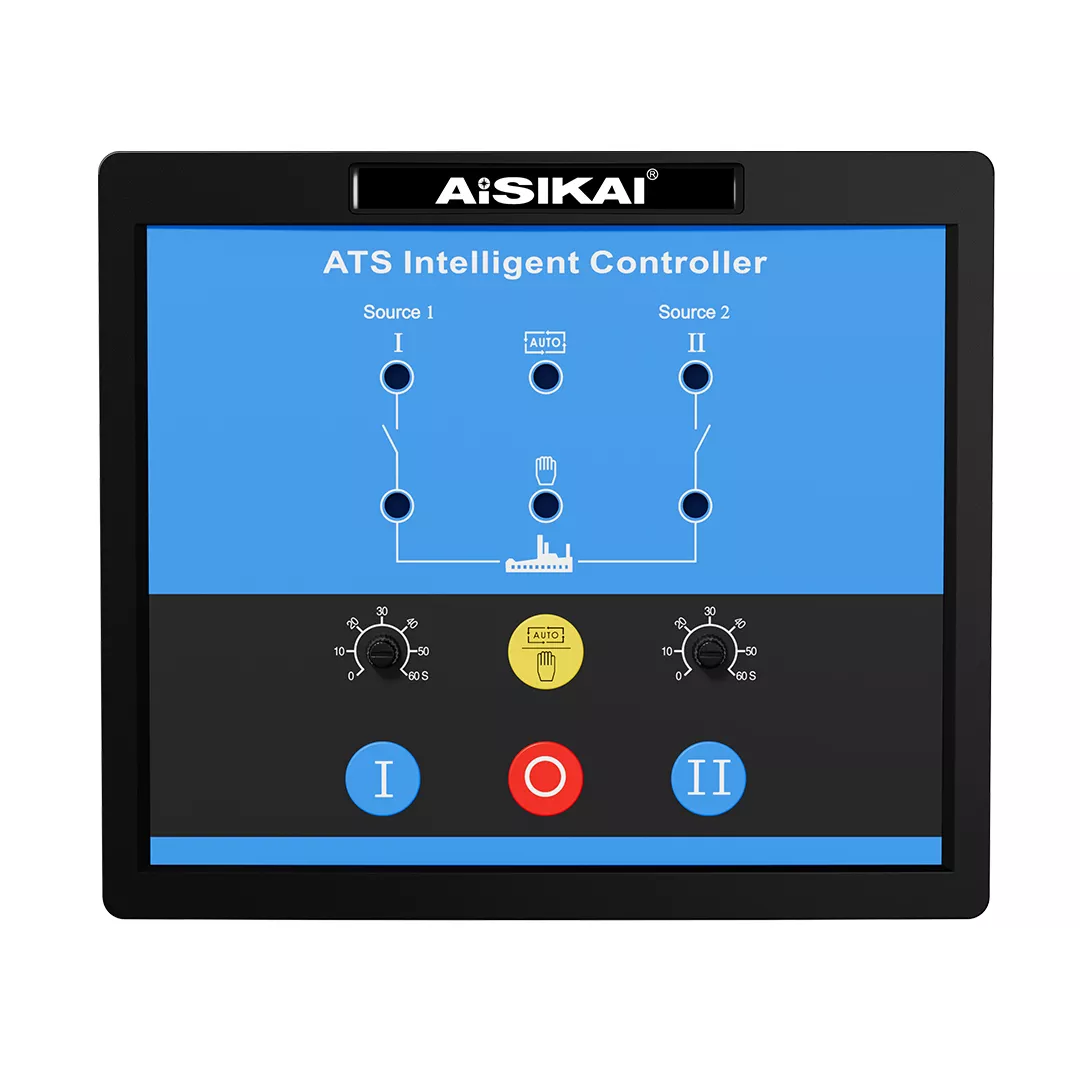

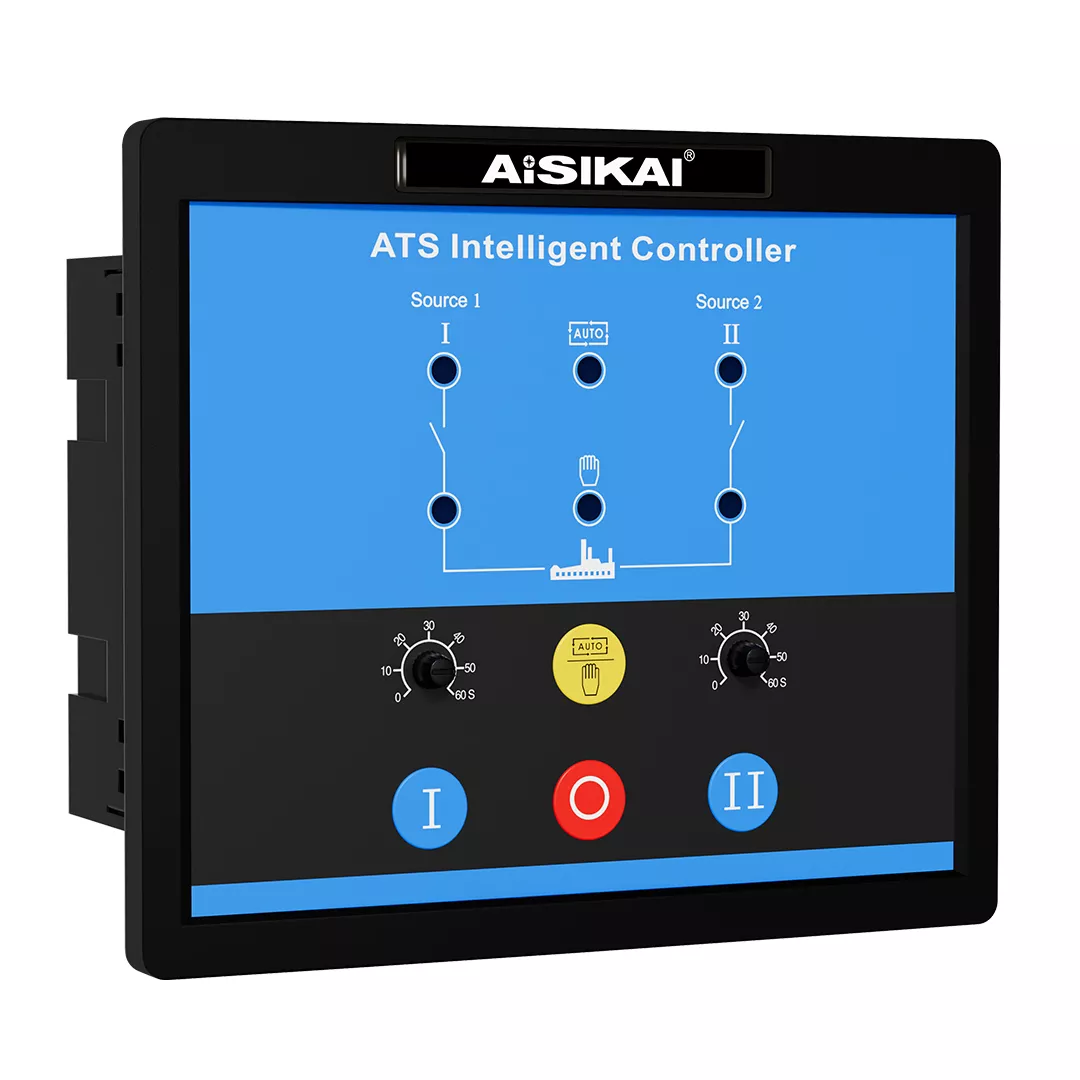

Bộ điều khiển công tắc chuyển tự động SKR2-A (ATSC)

Bộ điều khiển công tắc chuyển tự động SKR2-A được xây dựng xung quanh lõi vi xử lý, được thiết kế để cung cấp khả năng giám sát và điều khiển chính xác cho các hệ thống cung cấp điện kép. Nó phát hiện chính xác điện áp ba pha hoặc một pha của nguồn điện kép (1 # và 2 #), xác định các bất thường về điện áp như mất điện, quá áp, thiếu điện áp, mất pha, quá tần số và thiếu tần số. Khi phát hiện các vấn đề như vậy, nó sẽ kích hoạt chuyển đổi ATS (Công tắc chuyển tự động) với độ trễ có thể định cấu hình, phù hợp với các thiết bị ATS có hoặc không có vị trí ngắt.

Một chức năng quan trọng là khả năng gửi tín hiệu khởi động máy phát điện bị trì hoãn khi nguồn điện 1 # bị lỗi, đảm bảo kích hoạt nguồn điện dự phòng liền mạch. Được trang bị giao diện truyền thông RS485, bộ điều khiển hỗ trợ đo lường từ xa, giao tiếp từ xa và điều khiển từ xa, cho phép tích hợp vào các hệ thống quản lý năng lượng thông minh.

Tính năng

Giám sát thời gian thực và cấu hình linh hoạt

Bộ điều khiển cung cấp hiển thị thời gian thực về điện áp và tần số 3 pha cho cả hai nguồn điện, cho phép người vận hành đánh giá trạng thái hệ thống ngay lập tức. Thông qua các phím bảng điều khiển, người dùng có thể định cấu hình các thông số quan trọng, bao gồm ưu tiên nguồn (ưu tiên 1#, ưu tiên 2# hoặc không ưu tiên), chế độ hoạt động (tự động hoặc thủ công) và logic truyền, thích ứng với các yêu cầu ứng dụng đa dạng.

Đầu ra rơle đáng tin cậy

Nó có đầu ra dựa trên xung cho các hoạt động ngắt và đóng, với các tiếp điểm rơle được tối ưu hóa cho các tải khác nhau:

· Rơle 1 # CLOSE, 2 # CLOSE và OPEN hỗ trợ 5A AC250V, lý tưởng để điều khiển các thành phần chuyển mạch công suất thấp.

· Rơ le khởi động máy phát điện (GENS START) xử lý 7A AC250V / DC28V, đảm bảo kích hoạt đáng tin cậy các máy phát điện dự phòng.
Tất cả các tiếp điểm đều thụ động, tăng cường khả năng tương thích với các mạch bên ngoài và giảm rủi ro nhiễu.

Thiết kế N-line kép độc lập

Bộ điều khiển kết hợp cấu trúc dòng N (đường trung tính) kép độc lập, đảm bảo cách ly điện giữa hai nguồn điện. Thiết kế này tuân thủ các tiêu chuẩn an toàn, ngăn ngừa đoản mạch hoặc nhiễu do chênh lệch tiềm năng giữa các đường dây trung tính và đơn giản hóa việc bảo trì bằng cách cách ly một nguồn điện mà không ảnh hưởng đến nguồn điện kia.

Chế độ hoạt động linh hoạt

Nó hỗ trợ chuyển đổi liền mạch giữa chế độ tự động và thủ công. Ở chế độ thủ công, người vận hành có thể điều khiển chuyển đổi ATS trực tiếp thông qua các phím bảng điều khiển, bao gồm cả mở cưỡng bức (nếu ATS có vị trí ngắt) bằng cách sử dụng cổng đầu vào “buộc mở” chuyên dụng. Ở chế độ tự động, bộ điều khiển tự động chuyển đổi giữa các nguồn điện dựa trên các ưu tiên đặt trước hoặc điều kiện lỗi, đảm bảo cung cấp điện không bị gián đoạn.

Theo dõi trạng thái trực quan và xây dựng bền bỉ

Đèn LED bảng điều khiển cung cấp phản hồi trực quan theo thời gian thực về trạng thái ATS, chẳng hạn như nguồn điện nào đang hoạt động hoặc nếu xảy ra lỗi. Rơle phụ có thể lập trình (AUX. OUTPUT1/2) cho phép điều khiển nguồn điện bên ngoài để tích hợp hệ thống mở rộng. Bộ điều khiển được đặt trong vỏ ABS chống cháy mô-đun với các thiết bị đầu cuối có thể cắm được, hỗ trợ lắp đặt nhúng nhỏ gọn để tiết kiệm không gian và dễ bảo trì. Nó tự hào có cấp độ bảo vệ IP55 khi được trang bị vòng cao su chống thấm nước được gia cố, phù hợp với môi trường khắc nghiệt.

Các ứng dụng

Bộ điều khiển ATS SKR2-A được sử dụng rộng rãi trong các tình huống yêu cầu nguồn điện liên tục đáng tin cậy, bao gồm:

· Cơ sở công nghiệp: Đảm bảo hoạt động không bị gián đoạn của dây chuyền sản xuất bằng cách chuyển sang nguồn điện dự phòng khi mất điện lưới.

· Trung tâm dữ liệu: Ngăn mất dữ liệu hoặc thời gian ngừng hoạt động bằng cách duy trì nguồn điện ổn định cho máy chủ và hệ thống làm mát.

· Cơ sở chăm sóc sức khỏe: Rất quan trọng đối với các bệnh viện, nơi gián đoạn điện có thể làm gián đoạn thiết bị cứu sinh.

· Tòa nhà thương mại: Hỗ trợ hệ thống chiếu sáng, HVAC và an ninh, tránh gián đoạn hoạt động hàng ngày.

· Địa điểm từ xa: Làm việc với máy phát điện trong khai thác mỏ, xây dựng hoặc khu vực nông thôn nơi độ ổn định nguồn điện bị hạn chế.

Câu hỏi thường gặp

Q1: Làm thế nào để đặt mức độ ưu tiên cung cấp điện và logic truyền?

A1: Ưu tiên nguồn (ưu tiên 1 #, ưu tiên 2 # hoặc không ưu tiên) được định cấu hình thông qua các phím bảng điều khiển. Ở chế độ tự động, bộ điều khiển chuyển đổi dựa trên logic đặt trước: nếu cả hai nguồn cung cấp đều bình thường, nó tuân theo cài đặt ưu tiên; không có ưu tiên, nó vẫn ở trên nguồn cung cấp hiện tại cho đến khi xảy ra lỗi. Ở chế độ thủ công, việc chuyển đổi được điều khiển trực tiếp thông qua các phím bảng điều khiển.

Q2: Khả năng chịu tải của đầu ra rơle là bao nhiêu và tại sao sử dụng tiếp điểm thụ động?

A2: Khả năng chịu tải thay đổi tùy theo rơle:

· Rơle 1 # CLOSE / 2 # CLOSE / OPEN: 5A AC250V (thích hợp cho các mạch điều khiển công suất thấp như cuộn dây công tắc tơ).

· Rơ le khởi động máy phát điện (GENS START): 7A AC250V / DC28V (được thiết kế để khởi động máy phát điện công suất cao).

Tiếp điểm thụ động tăng cường khả năng tương thích, cho phép tích hợp với hệ thống điện bên ngoài và giảm rủi ro nhiễu bên trong.

Q3: Lợi ích của thiết kế N-line kép độc lập là gì?

A3: Thiết kế này đảm bảo cách ly điện giữa các đường dây trung tính của nguồn điện 1 # và 2 #, ngăn nhiễu hoặc đoản mạch do chênh lệch điện thế. Nó đáp ứng các tiêu chuẩn quốc tế (ví dụ: IEC 60947) về an toàn và đơn giản hóa việc khắc phục sự cố bằng cách cho phép bảo trì một nguồn cung cấp mà không ảnh hưởng đến nguồn cung cấp kia.
