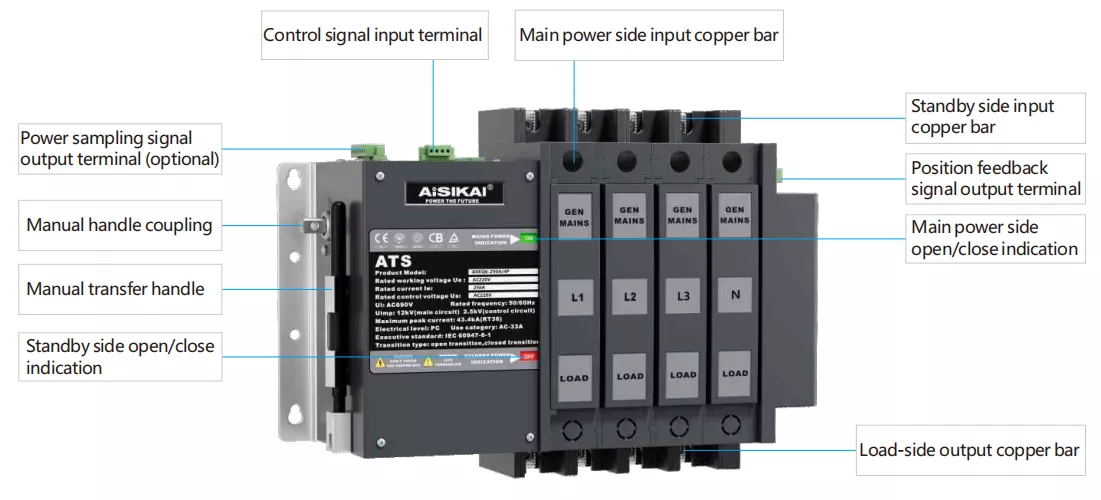

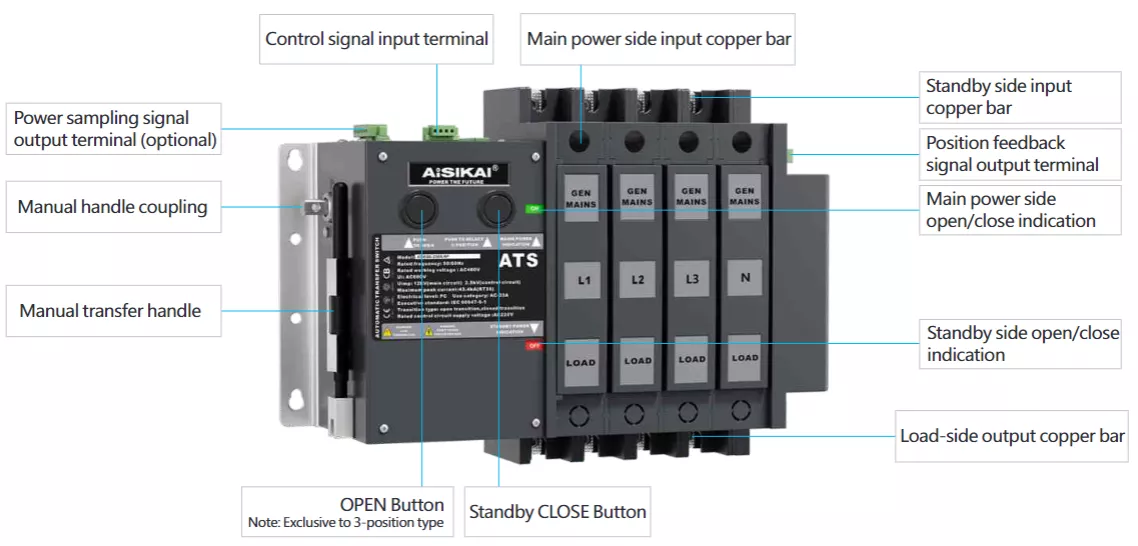

Tổng quan về cấu trúc
| LOẠI CƠ BẢN J | X – với 0 loại vị trí |
| Vật phẩm | Thông số kỹ thuật |
| Chức năng chính | Tự động chuyển đổi giữa các nguồn điện kép trong trường hợp khẩn cấp để đảm bảo hoạt động liên tục của tải trọng (chiếu sáng khẩn cấp, cầu thang, hệ thống phòng cháy chữa cháy, v.v.) |
| Loại tải mục tiêu | Lớp I |
| Các loại nguồn điện | Grid to Grid, Bộ máy phát điện tự động khởi động, Ngân hàng pin, v.v. |
| Các ứng dụng | Chữa cháy, Viễn thông, Bệnh viện, Khách sạn, Nhà cao tầng, Đường dây công nghiệp, Đài truyền hình và các điểm cung cấp điện quan trọng. |
Thông sô ky thuật
| Vật phẩm | Thông số kỹ thuật | ||||
| Khung | 160F | 250F | 400F | 630F | |
| Dòng định mức le (A) | 63, 80, 100, 125, 140, 150, 160 | 160, 180, 200, 225, 250 | 250, 315, 350, 400 | 400, 500, 630 | |
| Tiêu chuẩn | IEC60947-6-1 | ||||
| Tần số định mức (Hz) | 50/60 | ||||
| Cực (P) | 2, 3, 4 | ||||
| Điện áp hoạt động định mức Ue (V) AC | 230，400 | ||||
| Điện áp điều khiển (V) AC | 230 | ||||
| Điện áp cách điện định mức Ui (V) AC | 1000 (mạch chính); 500V (mạch phụ, mạch điều khiển) | ||||
| Xung định mức với điện áp và Uimp (KV) | 8 | ||||
| Dòng ngắn mạch giới hạn định mức lq (kA) | Bảo vệ cầu chì | 100 | 120 | ||
| Bảo vệ bộ ngắt mạch | 50 | 65 | |||
| Đánh giá thời gian ngắn chịu được dòng điện lcw (kA / s) | 10kA / 100 mili giây | 17kA / 100 mili giây | |||
| Công suất làm ngắn mạch định mức lcm (kA) | 17 | 34 | |||
| Danh mục Utiilization | AC-33A | ||||
| Vòng đời cơ học (chu kỳ) | 10000 | ||||
| Electrical life (cycle) | 6000 | ||||
| Number of operation cycles (cycles/hour) | 120 | ||||
| Switchhing time (ms)≤ | 70(J TYPE) / 200(X TYPE) | ||||
| Electrical class | PC | ||||
| Chức năng | Hỗ trợ | |
| Function code | J | X |
| Structure | ||

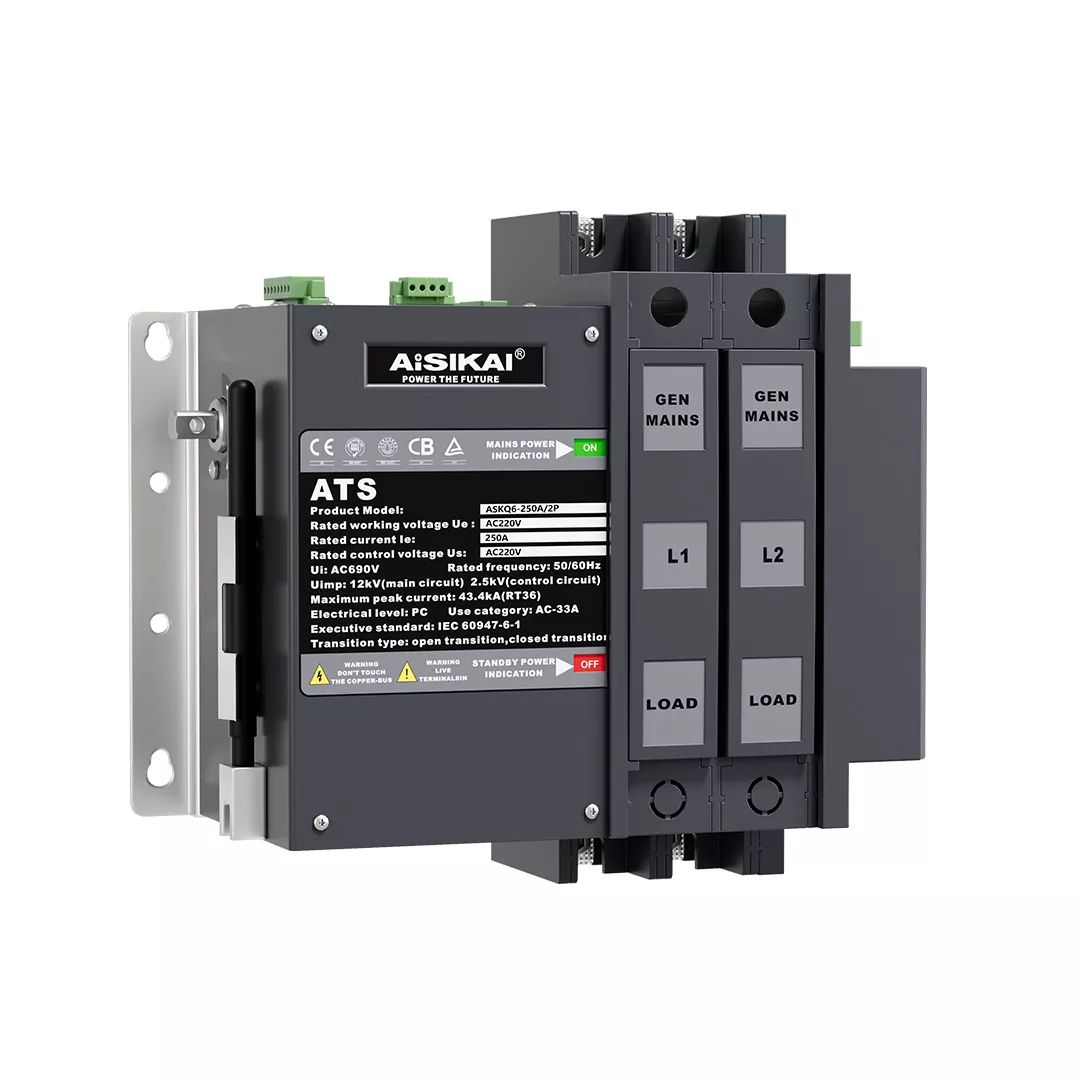

| Electrical two-position type | Y | |
| Manual two-position type | Y | |

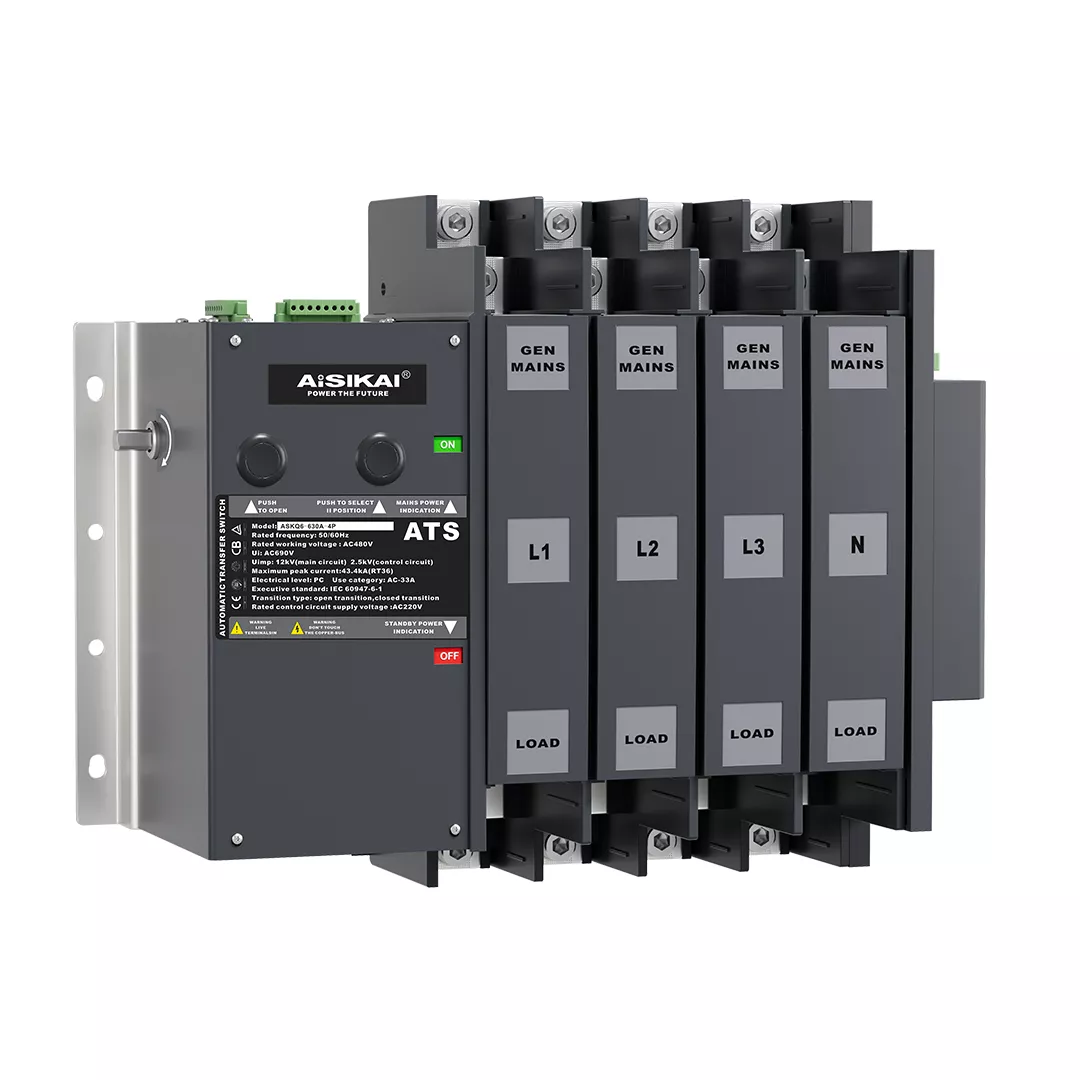

| Loại điện ba vị trí | Y | |
| Loại điện ba vị trí | Y | |
| Chế độ điều khiển | ||
| Điều khiển điện từ xa (bộ điều khiển bên ngoài) | Y | Y |
| Vận hành thủ công khẩn cấp | Y | Y |
| Chức năng ứng dụng | ||
| Tự chuyển và tự phục hồi | Kiểm soát bên ngoài | Kiểm soát bên ngoài |
| Tự chuyển nhưng không tự phục hồi | Kiểm soát bên ngoài | Kiểm soát bên ngoài |
| Ưu tiên cung cấp điện bình thường | Kiểm soát bên ngoài | Kiểm soát bên ngoài |
| Ưu tiên cung cấp điện ở chế độ chờ | Kiểm soát bên ngoài | Kiểm soát bên ngoài |
| Cài đặt độ trễ mất điện | Kiểm soát bên ngoài | Kiểm soát bên ngoài |
| Cài đặt độ trễ phục hồi năng lượng | Kiểm soát bên ngoài | Kiểm soát bên ngoài |
| Tín hiệu phản hồi | Thụ động (I., II.) | Bị động (I., II., 0) |
| Lưu ý: Y cho biết tính năng của chức năng này. | ||
Điều kiện hoạt động bình thường và phương pháp lắp đặt
| Vật phẩm | Yêu cầu |
| Nhiệt độ | -10 ° C đến + 40 ° C, với mức trung bình 24 giờ không vượt quá + 35 ° C; |
| Độ ẩm | Trong điều kiện + 40 °C, độ ẩm trung bình không được vượt quá 50%.
Ở nhiệt độ thấp hơn, độ ẩm tương đối cao hơn được cho phép, chẳng hạn như đạt 90% ở + 25 ° C. Cần thực hiện các biện pháp đặc biệt đối với sự ngưng tụ không thường xuyên do thay đổi nhiệt độ; |
| Độ cao | Dưới 2000 mét; nếu vượt quá 2000 mét, vui lòng vận hành với các giá trị giảm sút; |
| Rung động và khí | Môi trường hoạt động không được rung động và sốc mạnh,
cũng như khí độc hại ăn mòn kim loại và làm hỏng lớp cách điện; |
| Các chất xung quanh | Không có bụi nặng, các hạt dẫn điện và các chất độc hại dễ nổ; |
| Mức độ ô nhiễm | 3 |
| Danh mục cài đặt | Thứ tư. |
| Độ nghiêng cài đặt | Sản phẩm được lắp đặt trong tủ, với độ nghiêng tối đa là + 22.5 °. |
Câu hỏi thường gặp
Q: ASKQ6 có những chứng chỉ nào?
Đáp: Nó tuân thủ các tiêu chuẩn IEC 60947-6-1 và có CE do TUV cấp.
Q: Tuổi thọ của các liên hệ là bao nhiêu?
Đáp: Tuổi thọ điện dao động từ 4.000 đến 6.000 chu kỳ, tùy thuộc vào kiểu máy. Bảo trì thường xuyên giúp kéo dài tuổi thọ hoạt động.
Q: Sự khác biệt giữa ATS 2 vị trí và 3 vị trí là gì?
Đáp: ATS 2 vị trí chuyển đổi trực tiếp giữa Nguồn 1 và Nguồn 2 mà không có vị trí trung tính, trong khi ATS 3 vị trí bao gồm vị trí tắt trung tâm để cách ly toàn bộ tải.
Hỏi: Tôi nên chọn ATS 2 vị trí hay 3 vị trí cho đơn đăng ký của mình? Cái nào tốt hơn?
Đáp: Việc lựa chọn giữa các đơn vị 2 vị trí và 3 vị trí là dựa trên ứng dụng chứ không phải là vấn đề chất lượng. Hầu hết các dự án công nghiệp đều có thông số kỹ thuật rõ ràng về loại chuyển tiếp. Nếu tài liệu của bạn không nêu rõ hoặc nếu bạn có thắc mắc về logic của hệ thống phân phối điện, hãy liên hệ với chúng tôi và các kỹ sư của chúng tôi sẽ giúp bạn đưa ra lựa chọn đúng đắn.
