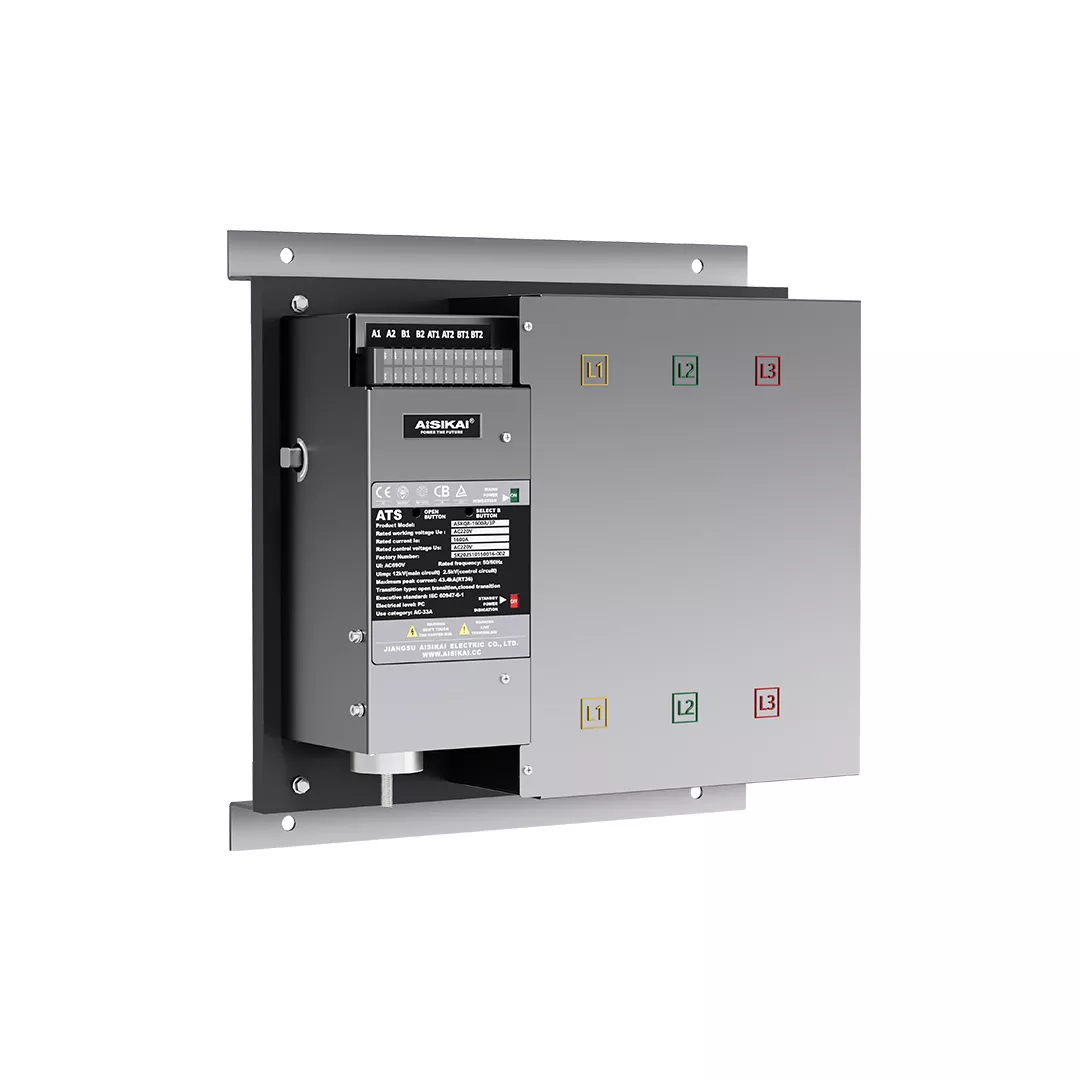

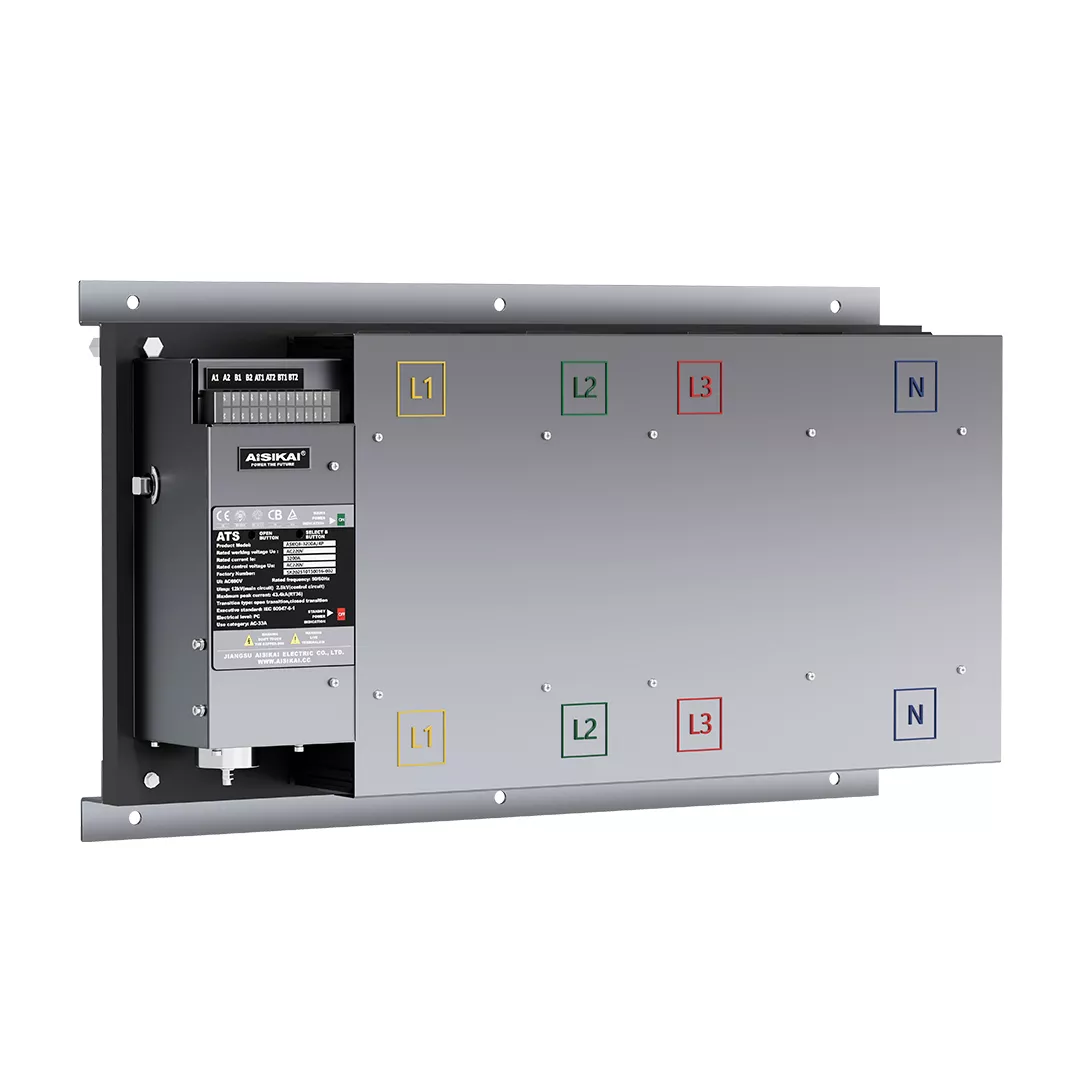

Công tắc chuyển tự động điện từ ASKQ8 (ATS)

  • Lớp PC: ATS được thiết kế chỉ để truyền nguồn điện mà không có bảo vệ ngắn mạch tích hợp
  • AC-33A: danh mục sử dụng cao nhất cho công tắc chuyển tự động
  • Dòng điện tối đa: 6300A
  • Điều khiển điện từ chuyển mạch nhanh (điện từ)
  • Có khả năng chuyển đổi thường xuyên

Tổng quan về sản phẩm

Công tắc chuyển tự động ASKQ8 (ATS / ATSE) được sử dụng trong hệ thống cung cấp điện khẩn cấp 50Hz / 60Hz, dòng điện định mức từ 630A đến 6300A.

Sử dụng các yêu cầu về môi trường

1. Nhiệt độ không khí xung quanh:
Nhiệt độ không khí xung quanh không vượt quá +40 °C và nhiệt độ trung bình trong vòng 24h không vượt quá +35 °C.

2. Điều kiện khí quyển:
Khi nhiệt độ tối đa là +40 °C, độ ẩm tương đối không khí không vượt quá 50%, ở nhiệt độ thấp hơn cho phép độ ẩm tương đối cao hơn, ví dụ, khi +25 °C, nó lên đến 90%, do sự thay đổi nhiệt độ do ngưng tụ nên thực hiện các biện pháp đặc biệt.

3. Độ cao ǖ Độ cao của vị trí lắp đặt không quá 2000m.

4. Mức độ ô nhiễm:
Cấp độ 3.

5. Hạng mục cài đặt:
III..

6. Phương pháp lắp đặt:
ATS có thể được lắp đặt theo chiều dọc hoặc chiều ngang trong tủ điều khiển và tủ phân phối điện.

Bảng dữ liệu kỹ thuật chính (800A-6300A)

MỤC ĐẶC ĐIỂM KỸ THUẬT
Đánh giá dòng nhiệt lth Các 800 Các 1600A Các 3200 6300 Các
Dòng nhiệt không khí tự do thông thường Ith Các 800 Các 1600A Các 3200 6300 Các
Dòng điện hoạt động định mức của thanh đồng le 630A, 800A 1000A, 1250A, 1600A 2000A, 2500A, 3200A 3600A, 4000A, 4500A, 5000A, 6300A
Điện áp cách điện định mức của thanh đồng Ui Điện xoay chiều 1000V
Xung định mức với điện áp và Uimp 12kV
Điện áp hoạt động định mức của thanh đồng Ue Điện xoay chiều 400V
Cấu trúc cơ chế Loại ba vị trí
Phương pháp đấu dây Đằng sau bảng
Dòng điện hoạt động (A) Điện xoay chiều 230V 20 20 38 38
Dòng điện ngắt (A) Điện xoay chiều 230V 10 10 10 10
Công suất làm ngắn mạch lcm (giá trị đỉnh) 40kA 67,2kA 105kA 105kA
Thời gian ngắn chịu được dòng điện 20kA / 100 mili giây 32kA / 100ms 50kA / 100 mili giây 60kA / 100ms
Dòng điện ngắn mạch giới hạn định mức (bảo vệ cầu chì) 120kA 120kA 120kA 180kA
Dòng điện ngắn mạch hạn chế định mức Iq (bảo vệ bộ ngắt mạch) 65kA
Mức điện Máy tính
Sử dụng danh mục AC-33A
Thời gian di chuyển AB, BA ≤0,2 giây
Tuổi thọ Tuổi thọ điện 6000 lần, thời gian phục vụ cơ khí 10000 lần.
Tần số chu kỳ hoạt động 120 lần / giờ
Liên hệ phụ trợ Mỗi nguồn điện A và B có 2 tiếp điểm NO và 2 tiếp điểm NC.

Công suất chuyển đổi: AC 110V 5A / AC 220V 3A DC: 220V 0,2A
Phụ kiện Xử lý

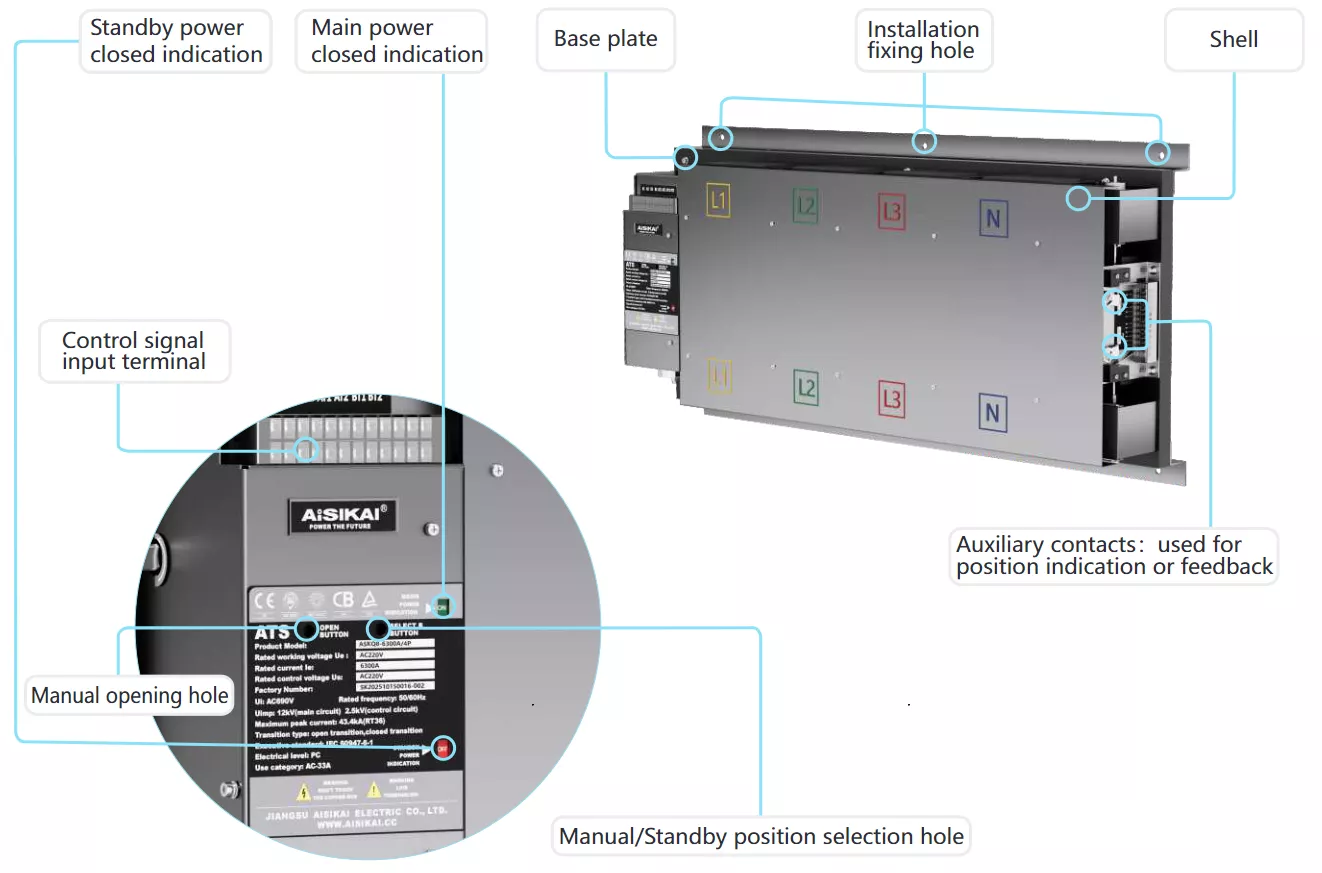

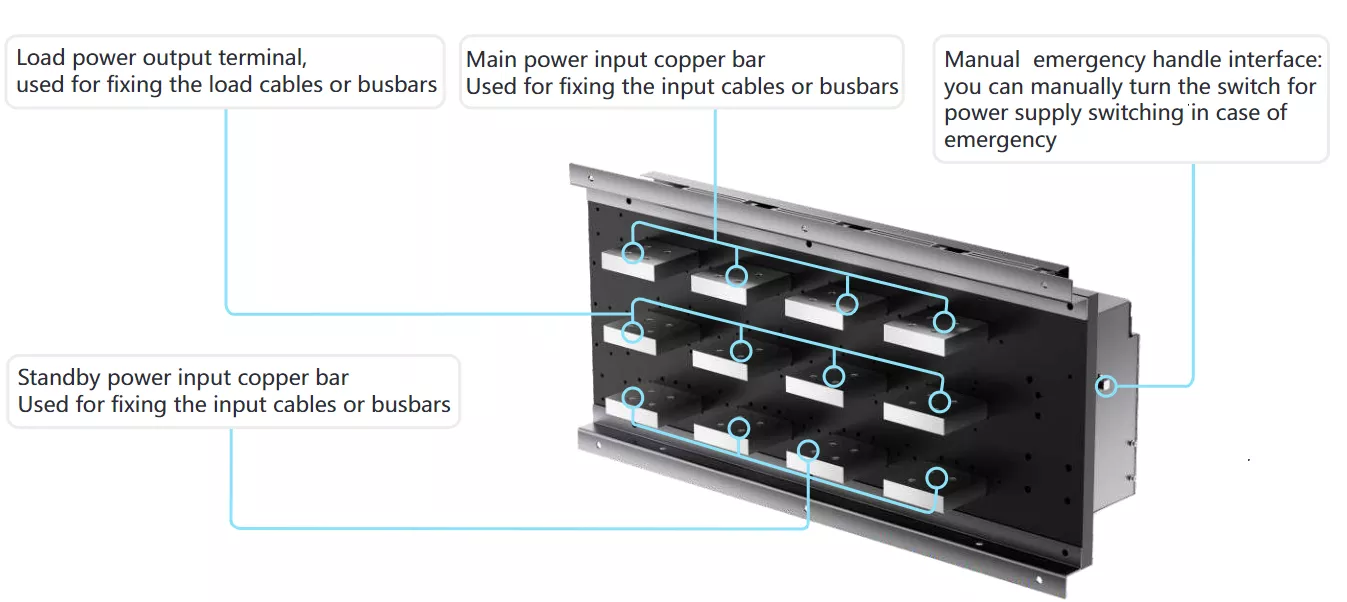

 Giới thiệu cấu trúc
