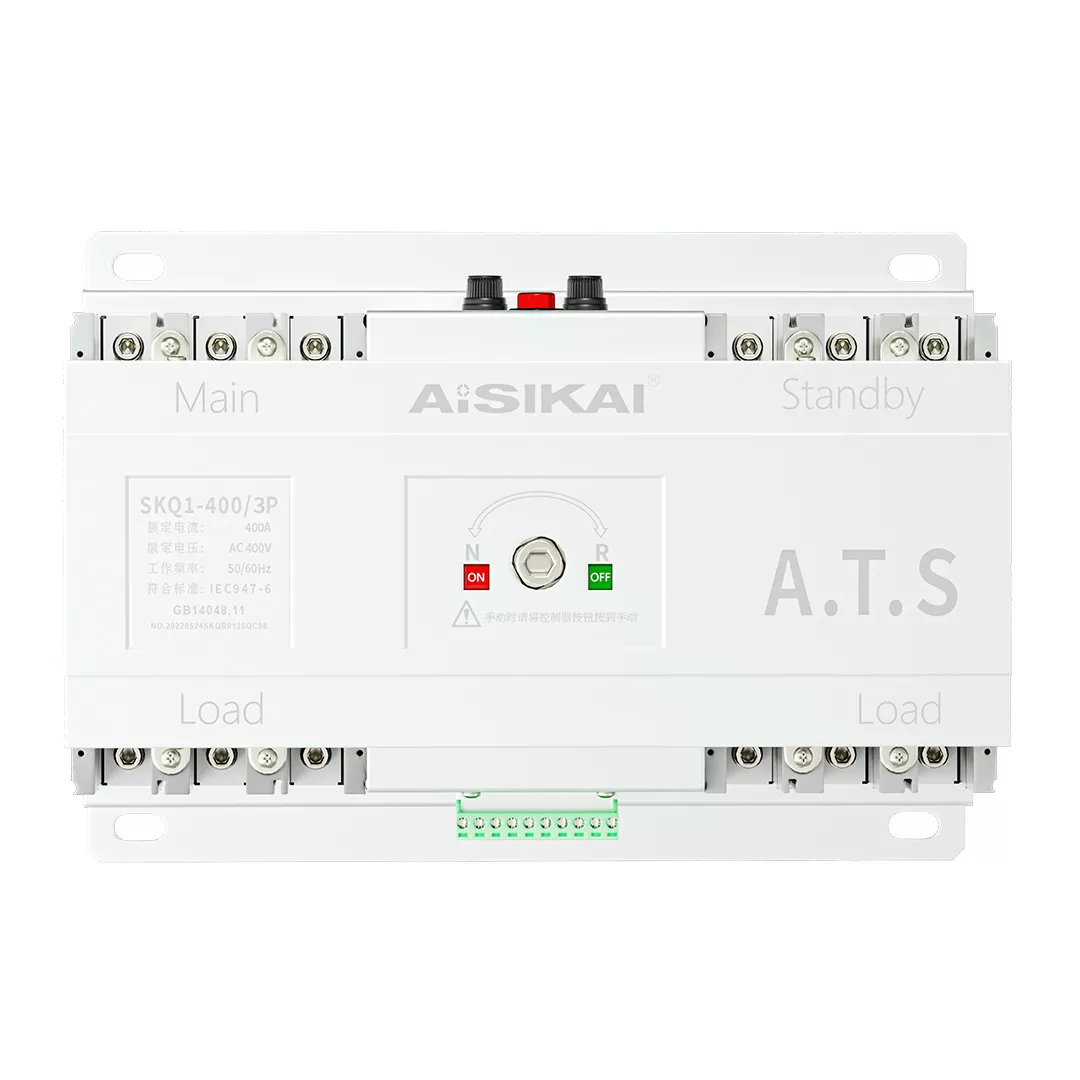

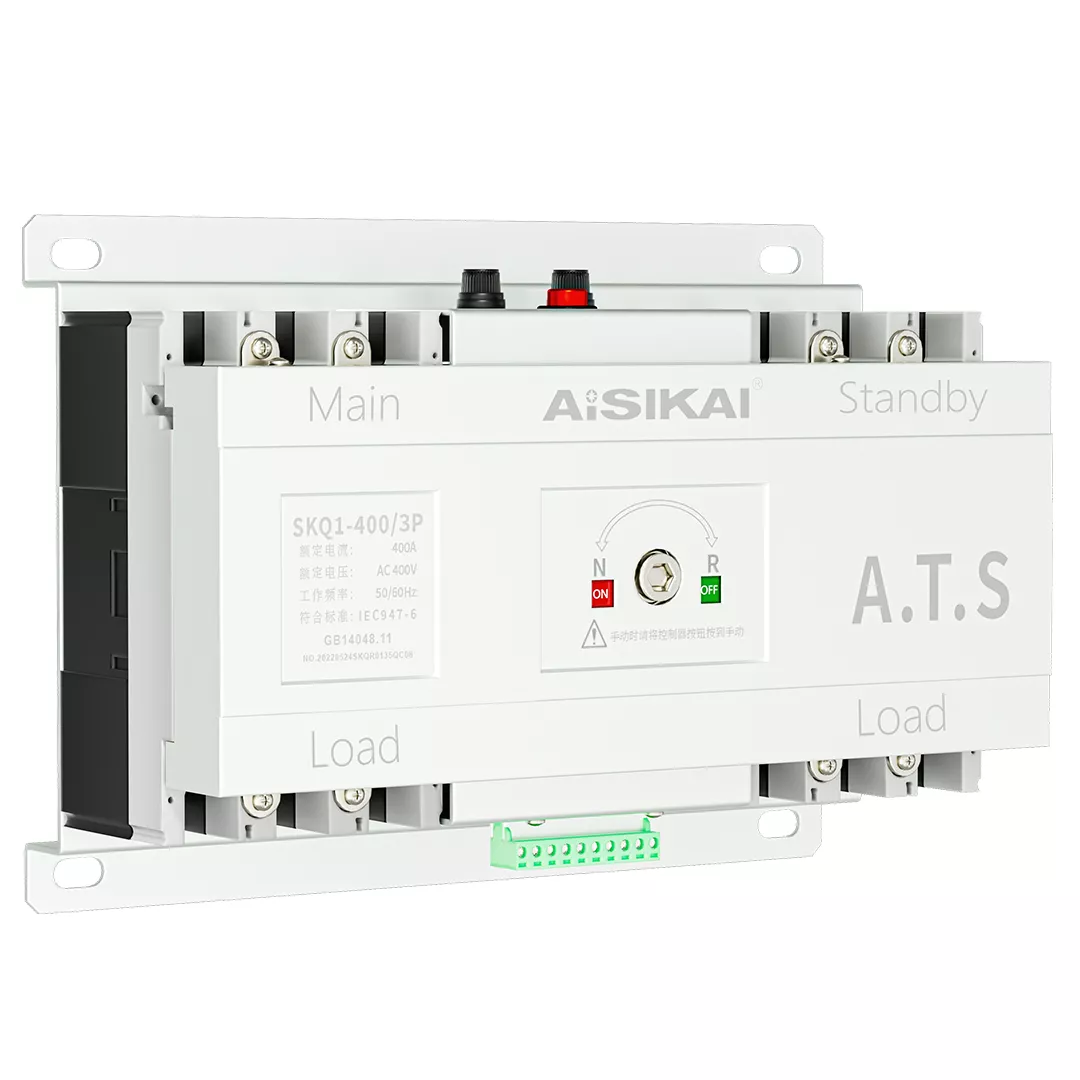

Công tắc chuyển tự động loại SKQ1 MCCB (ATS)

Tổng quan về sản phẩm

Công tắc chuyển tự động công suất kép thông minh (ATS) CB Class sê-ri SKQ1 là một thành phần quan trọng được thiết kế để đảm bảo cung cấp điện không bị gián đoạn trong các tình huống khẩn cấp. Là một bộ ngắt mạch vỏ đúc (MCCB) loại ATS, nó tích hợp bộ ngắt mạch vỏ đúc mạnh mẽ với bộ điều khiển đường dây tiên tiến, tạo thành một hệ thống đáng tin cậy để truyền điện giữa nguồn điện chính và nguồn điện dự phòng.



Về cốt lõi, SKQ1 MCCB Type ATS sử dụng hệ thống điều khiển vi xử lý hiện đại, được thiết kế để đảm bảo độ chính xác và ổn định. Thiết kế tương thích điện từ (EMC) của nó tăng cường khả năng chống nhiễu điện, cho phép hoạt động ổn định lâu dài ngay cả trong môi trường điện phức tạp. Điều này làm cho nó trở thành một giải pháp lý tưởng cho các ứng dụng mà tính liên tục của nguồn điện là không thể thương lượng, vì nó giảm thiểu thời gian ngừng hoạt động trong quá trình trao đổi nguồn điện.

Tính năng

Kiểm soát nâng cao và độ tin cậy

· Được trang bị hệ thống điều khiển dựa trên bộ vi xử lý, công tắc đảm bảo phát hiện chính xác các bất thường về nguồn điện (ví dụ: dao động điện áp, mất điện) và kích hoạt tự động truyền giữa các nguồn điện với độ trễ tối thiểu.

· Hiệu suất chống nhiễu cao đạt được thông qua thiết kế EMC, bảo vệ hệ thống khỏi nhiễu điện từ phổ biến trong môi trường công nghiệp và thương mại.

· Độ bền cơ học được làm nổi bật bởi tuổi thọ cơ học lên đến 10.000 chu kỳ (đối với SKQ1-125) và tuổi thọ điện 5.000 chu kỳ, đảm bảo độ tin cậy lâu dài.

Khả năng thích ứng với môi trường

· Hoạt động trong phạm vi nhiệt độ từ -5°C đến 40°C, với nhiệt độ trung bình trong 24 giờ không vượt quá 35°C, phù hợp với các điều kiện khí hậu đa dạng.

· Chịu được độ ẩm tương đối ≤50% ở 40 ° C; Độ ẩm cao hơn có thể chấp nhận được ở nhiệt độ thấp hơn, miễn là kiểm soát được sự ngưng tụ từ sự thay đổi nhiệt độ.

· Được thiết kế để sử dụng ở độ cao ≤2000m và lắp đặt loại IV, đảm bảo hiệu suất ổn định ở các khu vực có độ cao lớn.

· Cho phép góc nghiêng tối đa 23 độ, mang lại sự linh hoạt trong các tình huống lắp đặt.

An toàn & Tuân thủ

· Được chế tạo với xếp hạng ô nhiễm cấp III, bảo vệ các bộ phận bên trong khỏi bụi dẫn điện và chất gây ô nhiễm.

· Có điện áp chịu được thời gian ngắn định mức (Icw) từ 10kA đến 12,6kA và công suất tạo ngắn mạch định mức (Icm) từ 17kA đến 25,2kA, đảm bảo vận hành an toàn trong các sự kiện đoản mạch.

Các ứng dụng

Công tắc chuyển tự động loại MCCB SKQ1 (ATS) được thiết kế cho các tình huống yêu cầu nguồn điện liên tục, khiến nó không thể thiếu trong:



· Cơ sở công nghiệp: Các nhà máy điện, nhà máy sản xuất và hoạt động khai thác mỏ, nơi ngừng sản xuất do mất điện có thể dẫn đến tổn thất đáng kể.

· Cơ sở hạ tầng quan trọng: Bệnh viện, trung tâm dữ liệu và trung tâm viễn thông, nơi gián đoạn điện có nguy cơ hỏng hóc thiết bị hoặc mất dữ liệu.

· Tòa nhà thương mại: Trung tâm mua sắm, khách sạn và khu phức hợp văn phòng, đảm bảo hệ thống chiếu sáng, HVAC và an ninh vẫn hoạt động trong thời gian mất điện.

· Dịch vụ khẩn cấp: Trạm cứu hỏa, trụ sở cảnh sát và trung tâm ứng phó khẩn cấp, nơi nguồn điện liên tục hỗ trợ triển khai nhanh chóng.

· Hệ thống năng lượng mới: Tích hợp với các trang trại năng lượng mặt trời và lắp đặt điện gió để chuyển đổi giữa năng lượng tái tạo và điện lưới một cách liền mạch.

Thông số kỹ thuật

Bản vẽ phác thảo và kích thước lắp đặt

Biện pháp phòng ngừa

1. Phích cắm của bộ điều khiển phích cắm đã sạc bị cấm, nếu không điện giật hoặc sản phẩm sẽ bị hỏng.

2. Nhân viên không chuyên nghiệp bị cấm vận hành hoặc bảo trì, nếu không sẽ gây ra nguy cơ điện giật hoặc hư hỏng sản phẩm.

3. Công suất tải không được vượt quá công suất định mức của công tắc, nếu không công tắc sẽ bị tháo hoặc cháy.

4. Đường không (N) không được kết nối với đường pha. Đầu vào của hai bộ ngắt mạch phải giống nhau. Khi sử dụng bộ ngắt mạch cấp cây, hãy kết nối nguồn đường dây chung (NN) và đường dây trung tính dự phòng (RN) 1 foot (N), nếu không sẽ dẫn đến hư hỏng công tắc, nối đất phải đáng tin cậy, để đảm bảo an toàn.

5.Do không lắp đặt trực tiếp trong công việc ngoài trời, nếu không sẽ làm giảm tuổi thọ hoặc gây ra các phản ứng phụ.

6.Do không lắp đặt trực tiếp vào nơi có bụi dẫn điện hoặc dây điện xâm nhập, nếu không sẽ gây hư hỏng sản phẩm hoặc gây hỏng hóc cơ học.
